SOLIDWORKS如何控制BOM重量栏小数位

- SOLIDWORKS常见问题及技巧分享 44 -

需求

用户希望 BOM 表中的重量栏小数位可以单独控制，不要跟随工程图图档的单位设置来显示其小数位。

因为工程图的小数位要控制图纸总体小数位来使用，一个全局设定无法满足 BOM 表层面上的特定需求！

往常只能导出 Excel 表格在 Excel 中去编辑修改，费时费力，将来一旦遇到设计变更又不得不去面对冗余的工作方式。所以在 SOLIDWORKS 图纸的 BOM 表中去实现这一需求是十分有必要的！

调查结果

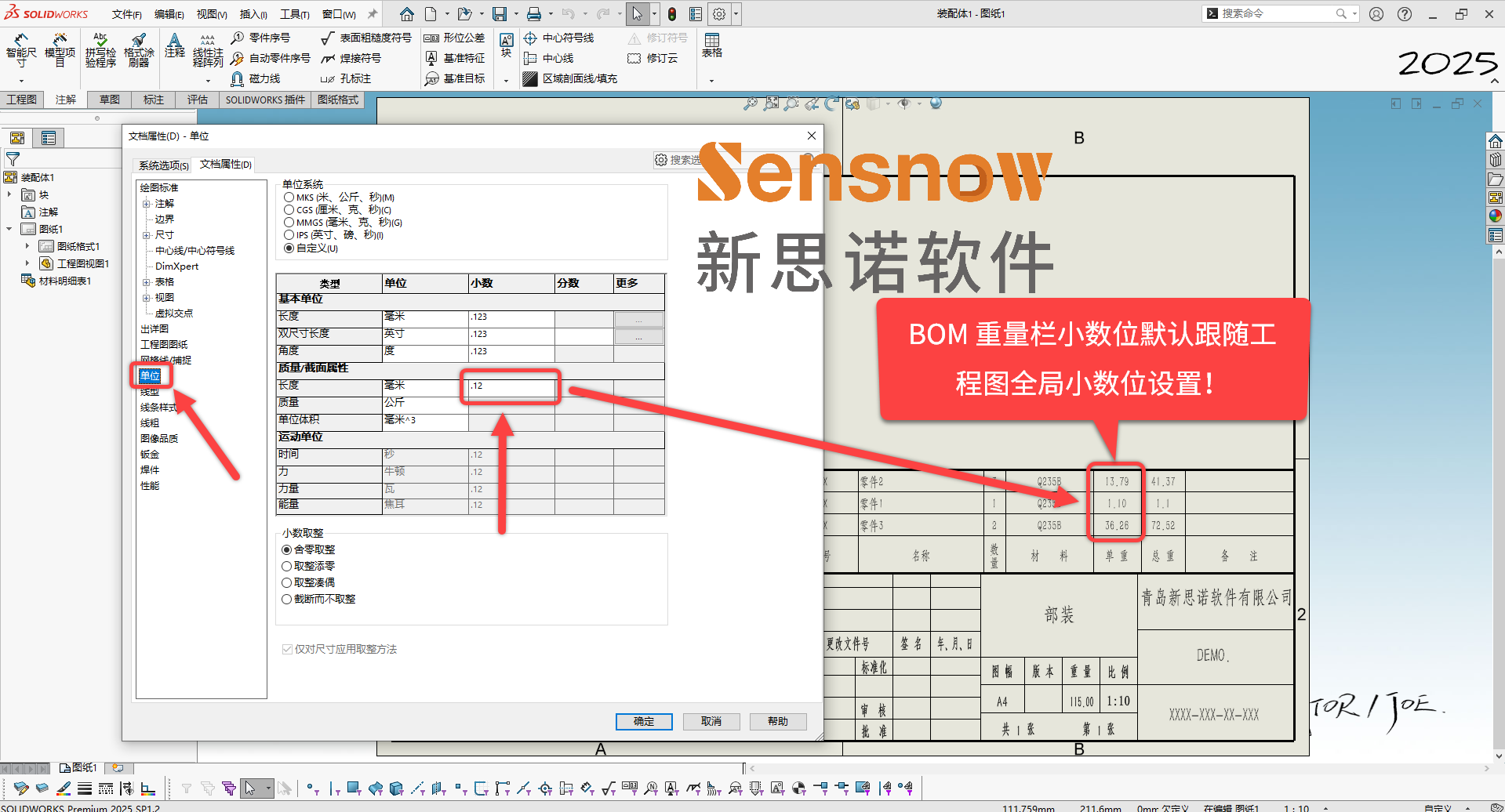

SOLIDWORKS 2017 及之前版本工程图 BOM 是以零件模型的单位小数位来显示，所以必须修改（零件和装配体模型的）：选项 -> 文档属性 -> '单位' 以匹配工程图 BOM 的质量单位。

且一部分标准件、自用件为企业库，不可随意修改其图档内部的单位小数位！

解决方案

从 SOLIDWORKS 2018 版本开始，BOM 表的逻辑发生了改变。但这些更改只出现在 SOLIDWORKS 2018 及后续版本中创建的图档中。

确保所有库文件及其所有子件模型为 SOLIDWORKS 2018 及之后版本所创建，(使用 BOM 公式) 控制在 BOM 列中的自定义属性的精度。

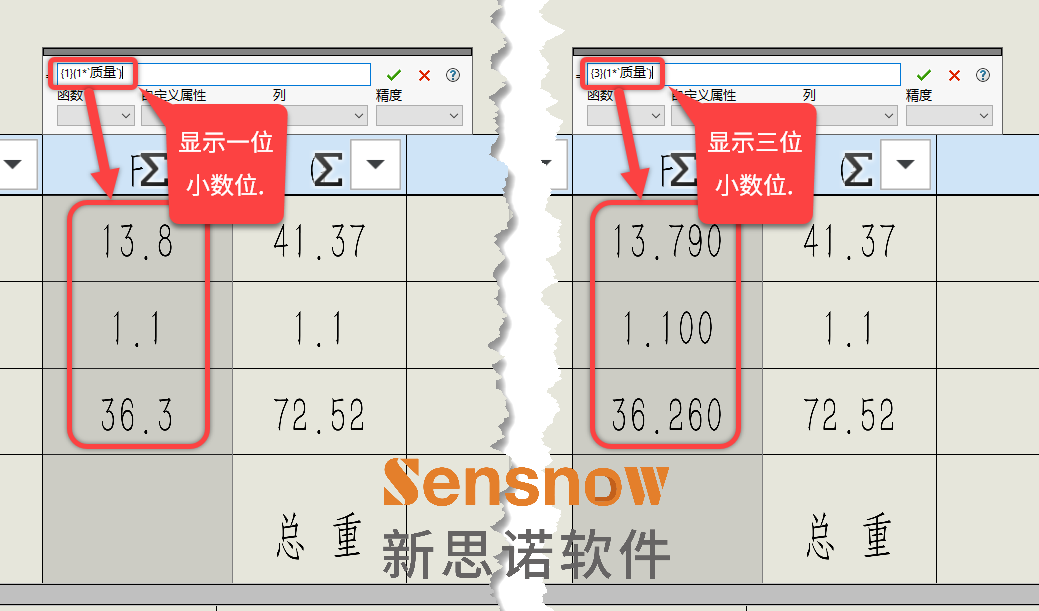

对 BOM 重量栏双击进行编辑，使用方程式输入：{X}(1*"属性值")。

{X}：代表我们要这一列的 BOM 值是几位小数位；

(1*'属性值')：代表 1 倍的某个属性，如 1 倍的重量值或 1 倍的长度值。

【视频操作演示】
