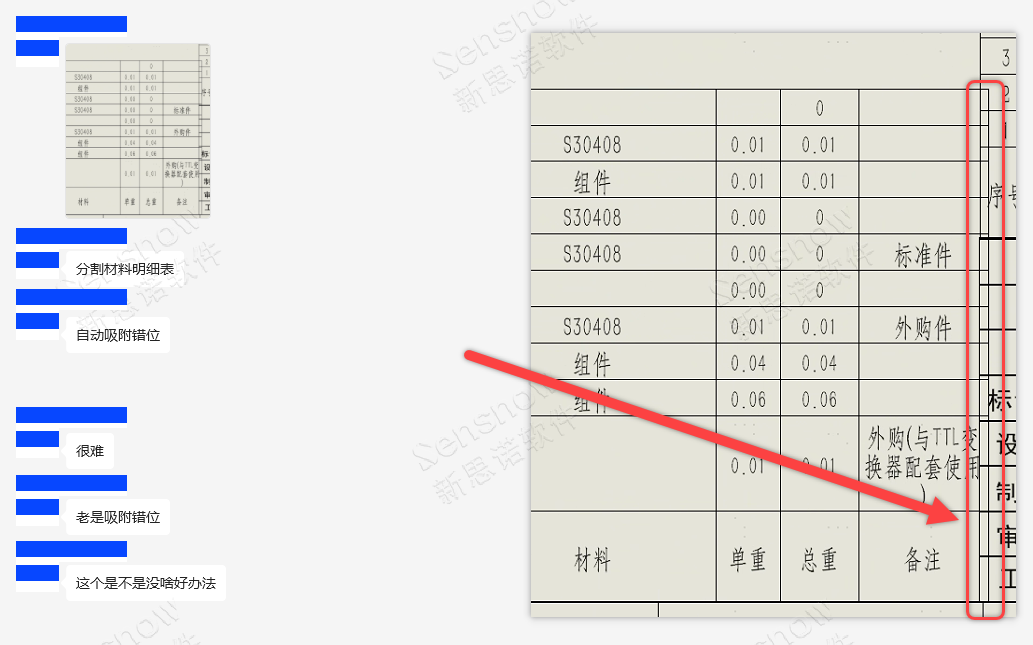

在我们的日常设计过程中对于总图中存在较多实例的明细表常常需要将 BOM 拆分显示，将拆分出的表格调整至图纸其它区域让图面表达尽可能的标准、美观。因此，则会出现被拆分后的表格位置对不准的现象，鼠标拖动表格使其吸附后往往结果不尽人意。

除了计算机刷新率原因外更多是因为总图过大导致的卡顿，而 BOM 表格的分栏效果是需要根据总图的图面表达来调整的，每一张总图的布局都不可能完全一致，也就无法将分栏的效果制作为模板来使用。

这种工作情形只能依靠我们设计人员来进行手工调整！用户通常遇到此类问题都是在总图的制作后期，审图环节已经完成（图面基本制作完成），需对图纸布局的细节做优化，就会导致图纸操作较为卡顿，对齐表格时比较麻烦。

解决方案

经过新思诺测试中心验证，找出了一种便捷的解决方案，步骤如下：

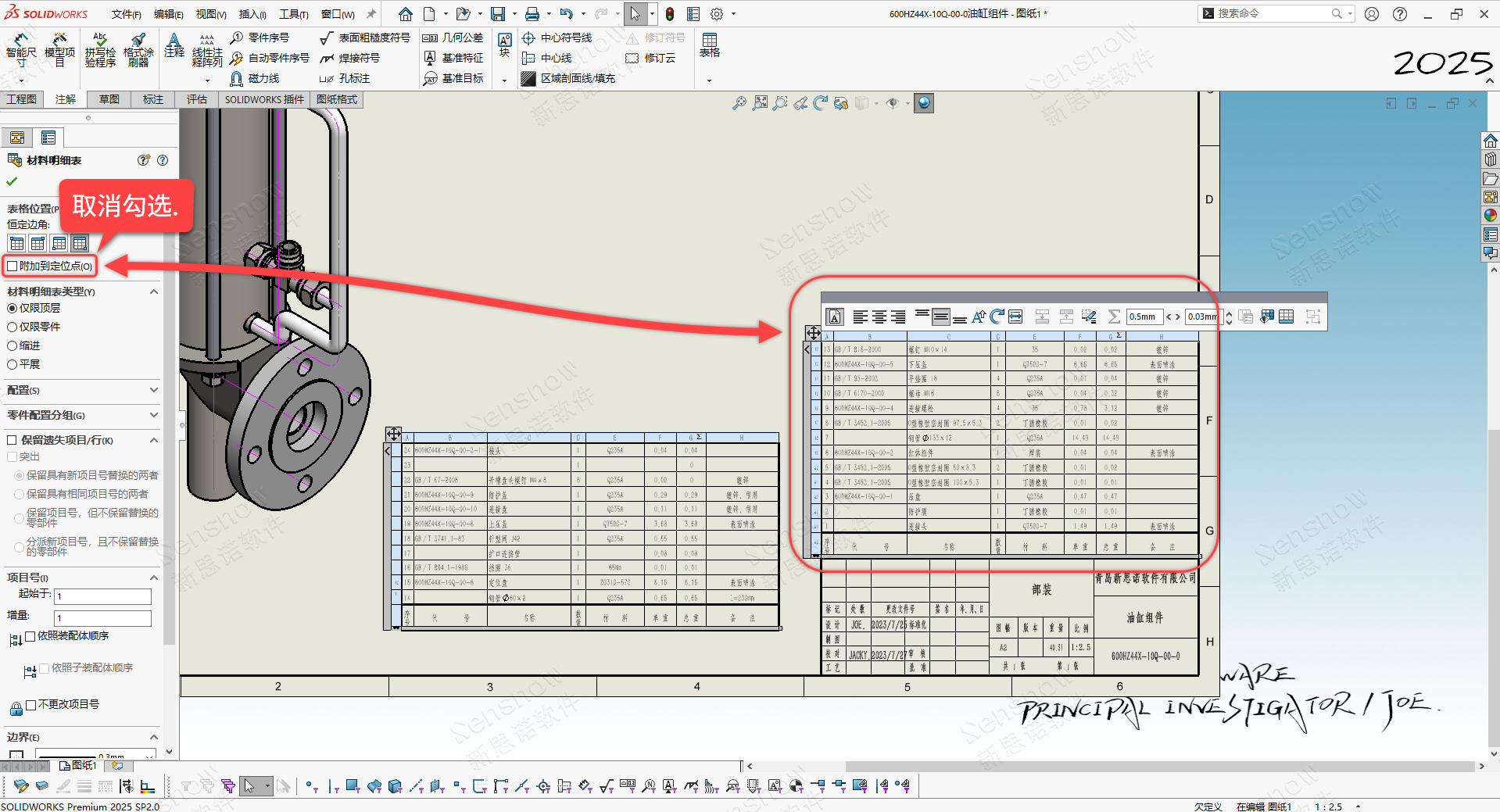

1、将 BOM 拆分后对在标题栏上方显示的表格执行取消 '附加到定位点'；

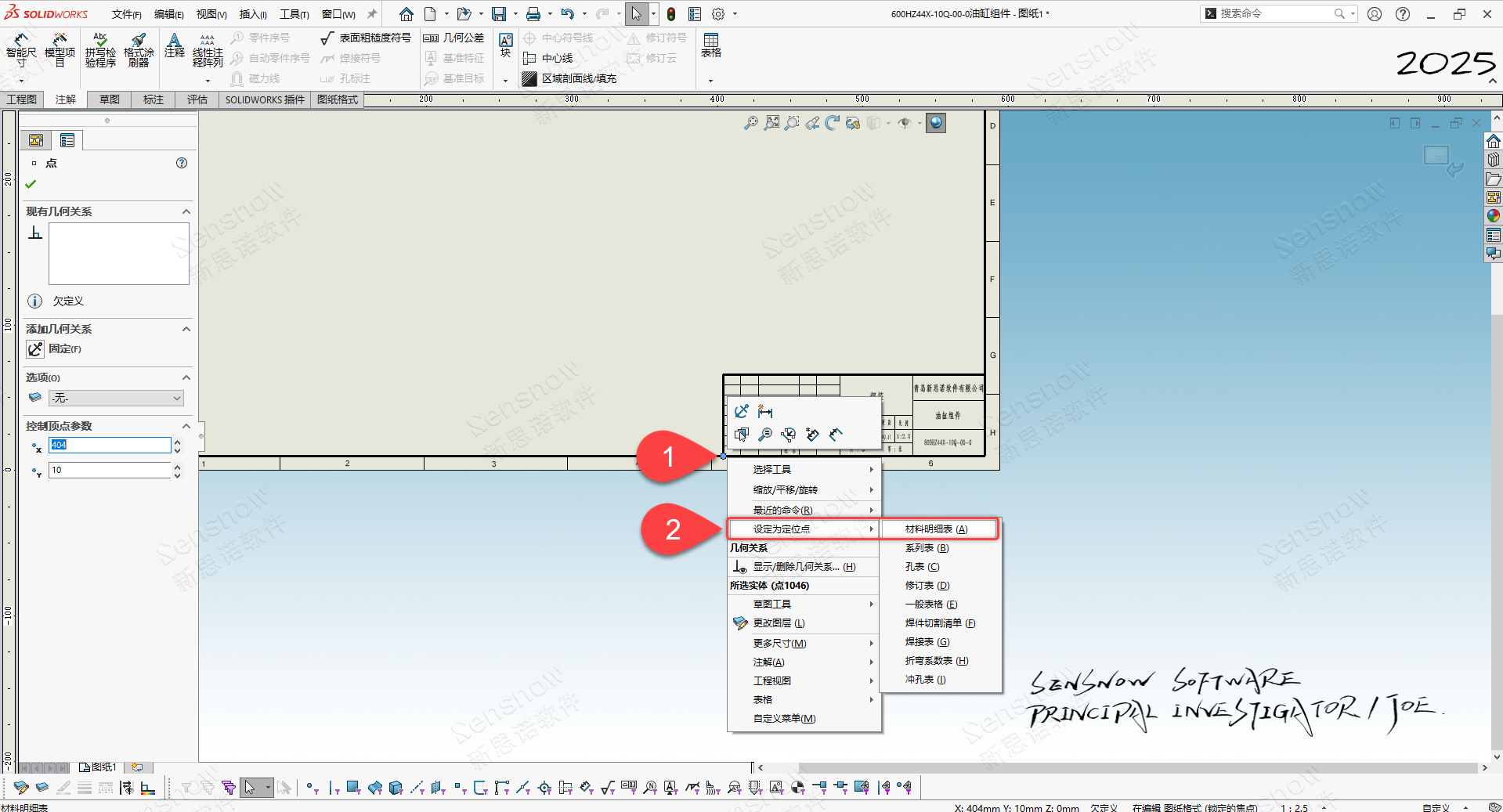

2、进入图纸编辑状态后在新的位置上设置 BOM 定位点，退出图纸编辑状态；

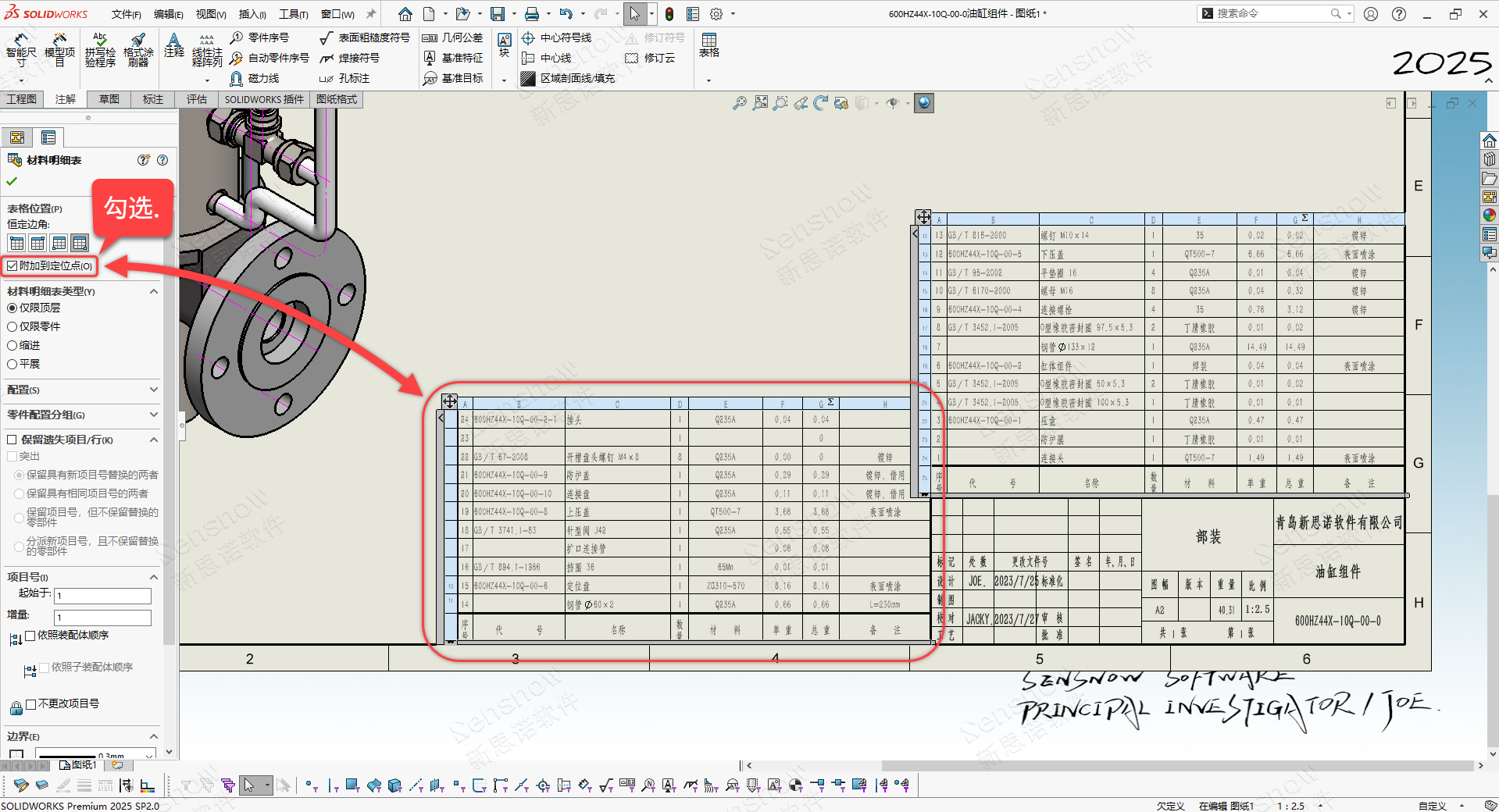

3、对拆分出的 BOM 设置勾选 '附加到定位点'，此时表格将自动吸附至定位点。

【点击查看】→技巧操作视频
