如何将BOM的两列属性合并为一列进行显示？

需求

客户希望在装配体工程图图纸的 BOM 明细表中实现两列属性合并为一列来显示，比如 '图号' 和 '名称' 的属性合并为一列，一列中先显示图号再显示名称。

目的在于企业搭建了 PDM 管理系统，要在 PDM 属性卡片中的一个属性值中同时看到工程图 BOM 这一列的两个属性值。当然，如果在 PDM 中去搭建也非常容易，但如果在 SOLIDWORKS BOM 表中去实现那么后续管理系统对接采购和生产将衍生出更多的便捷性。将 BOM 样式做成 BOM 模板，将来创建的图档会自动生成两列合并为一列的样式，在管理系统访问速度上将耗费更少的时间，远远要比在 PDM 中去配置属性更加稳健。

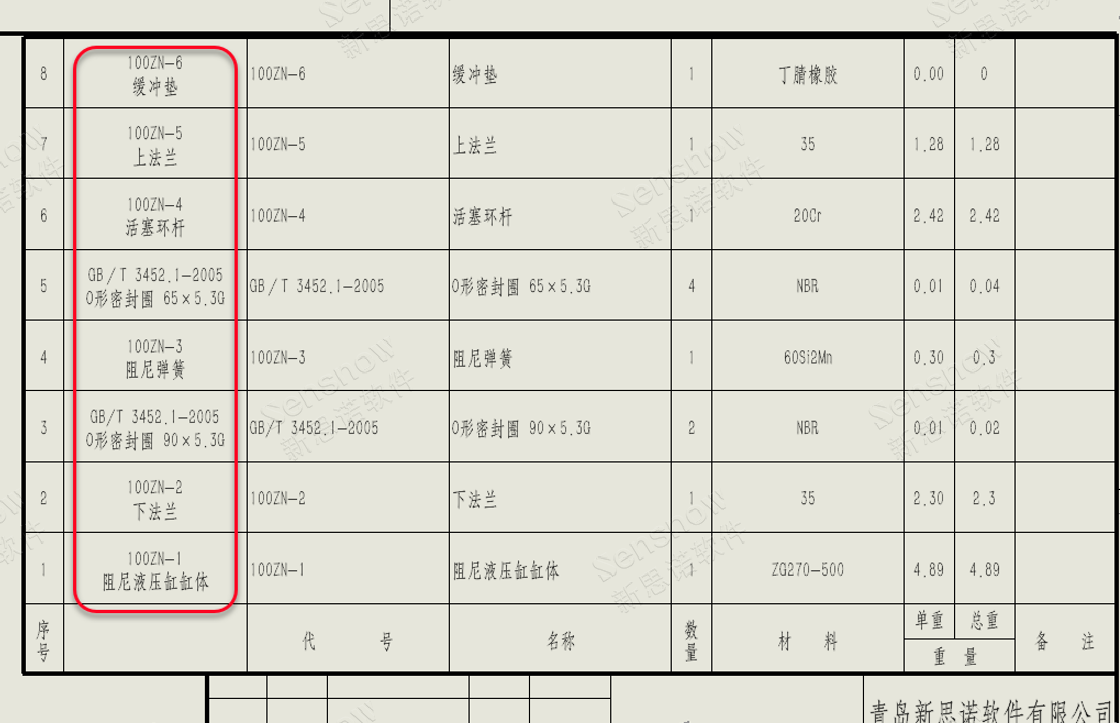

两列合并为一列（竖向）：

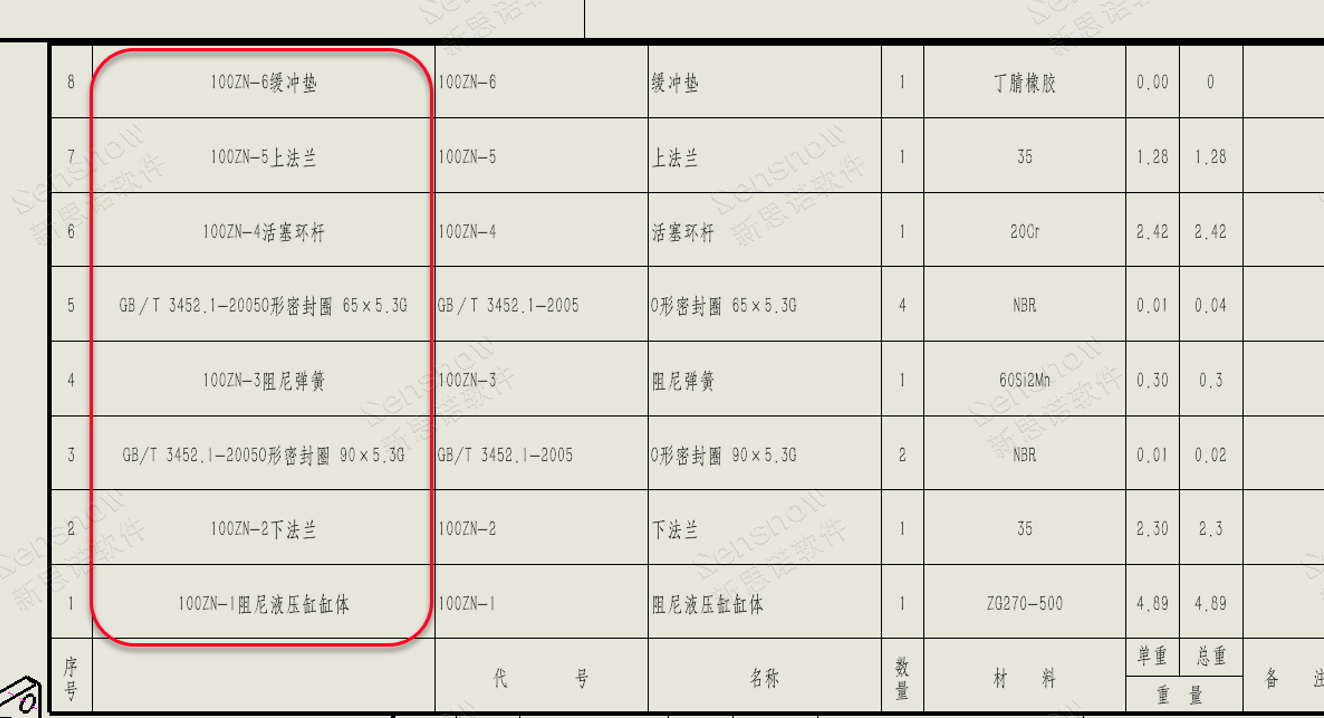

两列合并为一列（横向）：

解决方案

不管是竖向还是横向合并都可以在 BOM 表中实现，使用方程式将两个属性连接起来即可；

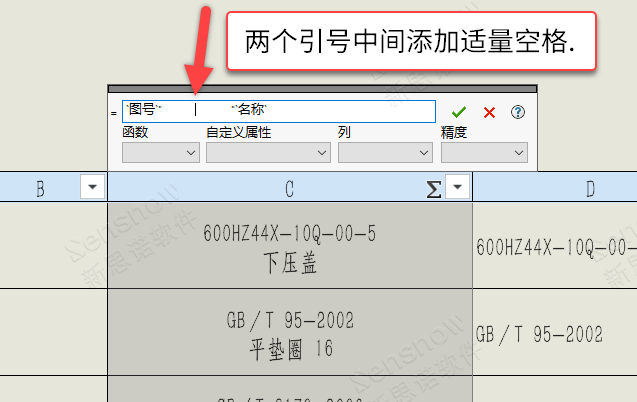

对于竖向合并，首先在 BOM 中插入一列表格并双击列标题，列类型的下拉列表选择 '方程式'；点击方程式按钮，在方程式输入页面分别选取两个属性：图号和名称，中间使用 "" 引号间隔开（一定要在英文输入法状态下输入）！完成后在 " " 引号内添加空格使其适配 BOM 单元格列宽，实现换行也就达到竖向合并显示效果了。

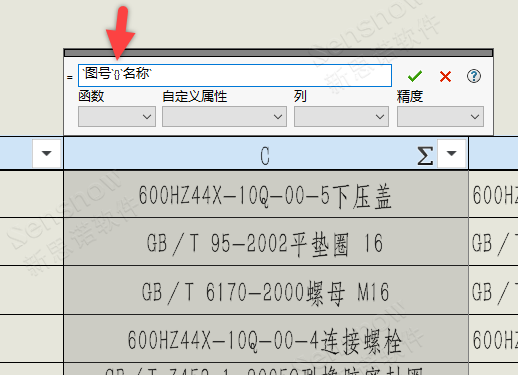

对于横向合并，也是在方程式输入页面分别选取两个属性：图号和名称，中间使用 {} 中括号间隔开（一定要在英文输入法状态下输入）！

点击查看：【视频操作演示】
