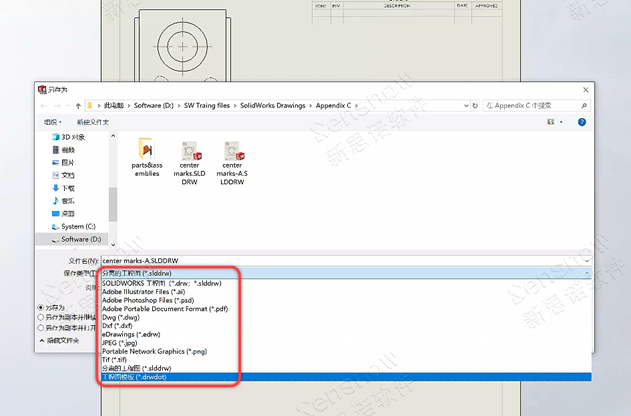

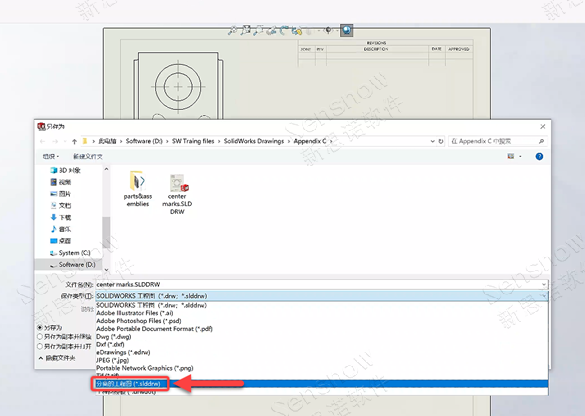

有不少用户反馈，在升级SOLIDWORKS软件版本后发现不能将工程图图档另存为“分离的工程图”！在另存为文件格式下拉列表中缺失了这个文件类型！

因为这个格式可以在不参考三维模型的前提下打开工程图文件，在过去常用于工厂打印室，打印过程中可以只拷贝工程图文件进行轻量化打开和打印工作。

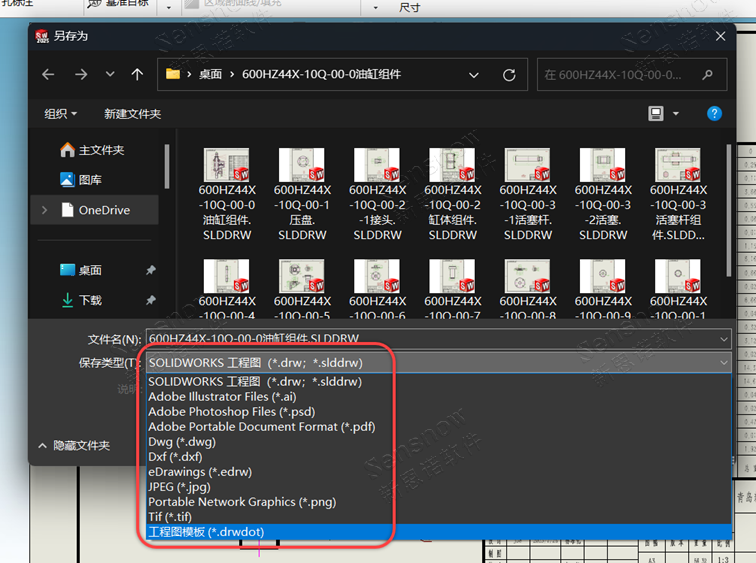

这是因为在SOLIDWORKS 2023版本开始取消了用户将图纸存储为“分离的工程图”的模式，这个模式很好用、很便利，但是并不满足现在制造业所需。同时，在使用 PDM / PLM 的企业在管理此类文件时也遇到了很多的问题，毕竟此类格式的文件没有三维模型参考，如若了解更多关于此图纸的信息那么我们只能使用 SOLIDWORKS 打开这张图纸进行查阅和确认，这已经丧失了数据管理的意义！

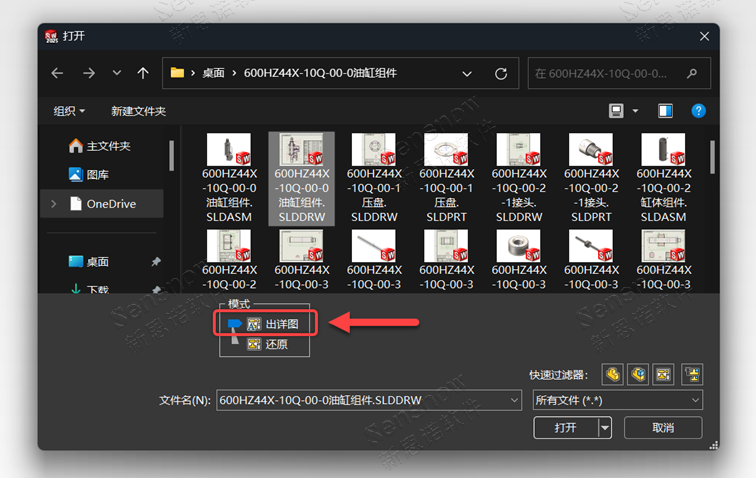

所以，在SOLIDWORKS 2023版本开始取消了这个模式，由SOLIDWORKS 2020版本增加的“出详图”模式全面取代。此模式也可以做到在不加载三维模型参考的前提下轻量化打开图纸文件，并且图纸数据是原始文件格式，也就不会存在 PDM / PLM 无法查阅详细信息的现象。更不需要用户像以往那样手动去做一个冗余的另存为动作！

出详图轻量化打开图纸后的转档类型中也完全包含了以往“分离的工程图”模式下的所有文件类型，更不需要增加成本去管理和维护，所以“出详图”模式全面取代“分离的工程图”这一决策十分明智。过去能做的现在依然能做，现在的操作只会更加省时、省力，这正是目前制造业所需的工作方式。

点击观看【视频操作讲解】
