SOLIDWORKS歪斜模型如何测量用户指定方向的距离

需求

有一个外部输入图档（STEP）文件，已经完成了设计更改，正在后续的审图环节。需要测量一个指定方向的距离，发现模型歪斜不与图档默认基准面对齐！由于目前在审图环节，客户没必要再对模型的默认方向做修正。咨询有没有方法直接测量出此方向的两孔中心距。

检查模型

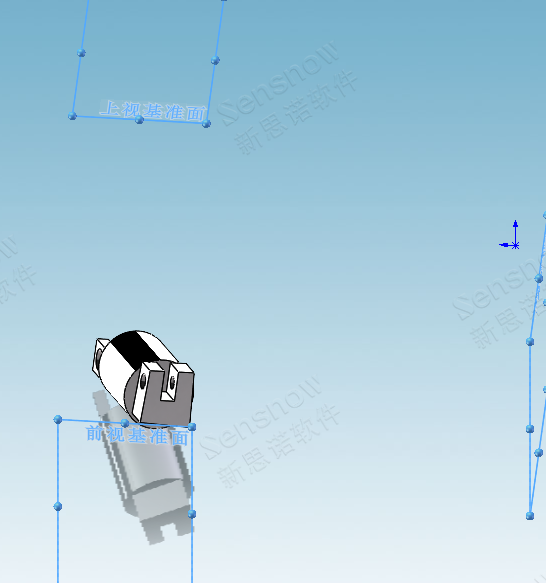

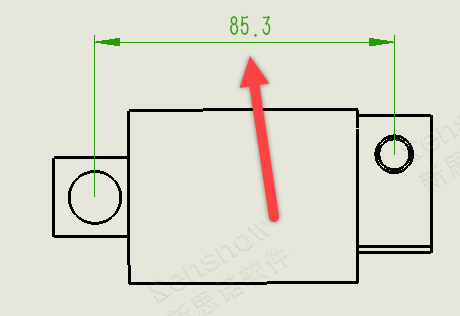

打开客户提供的图档发现确实出现了默认基准面对不齐模型的主要几何参考面，且原点位置也偏离模型很远！观察和确认客户要测量的方向和距离，确认是两孔水平方向的中心距：85.3 毫米，只不过此水平方向是参考于模型的水平方向，并非图档文件默认坐标系的水平方向。

解决方案

确认客户的需求后发现有两种解决方案可以满足客户的使用预期。

Solution1

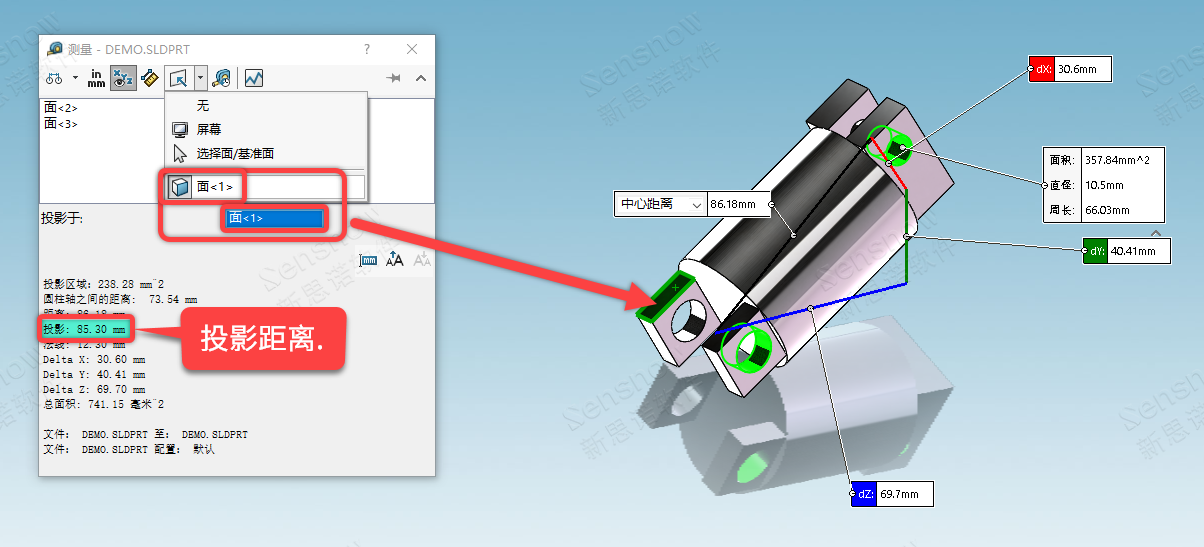

可以使用测量功能的 '投影于' 功能，在选择相应的参考平面后，就可以得到指定的方向距离；而参考平面可以是：基准面、模型表面或曲面。

Solution2

解决方案一确实可以直接测量出来指定方向的距离，但需要在测量窗口中去查阅此 '投影' 的距离，客户审阅不直观。其实有一个被大家忽略的功能：

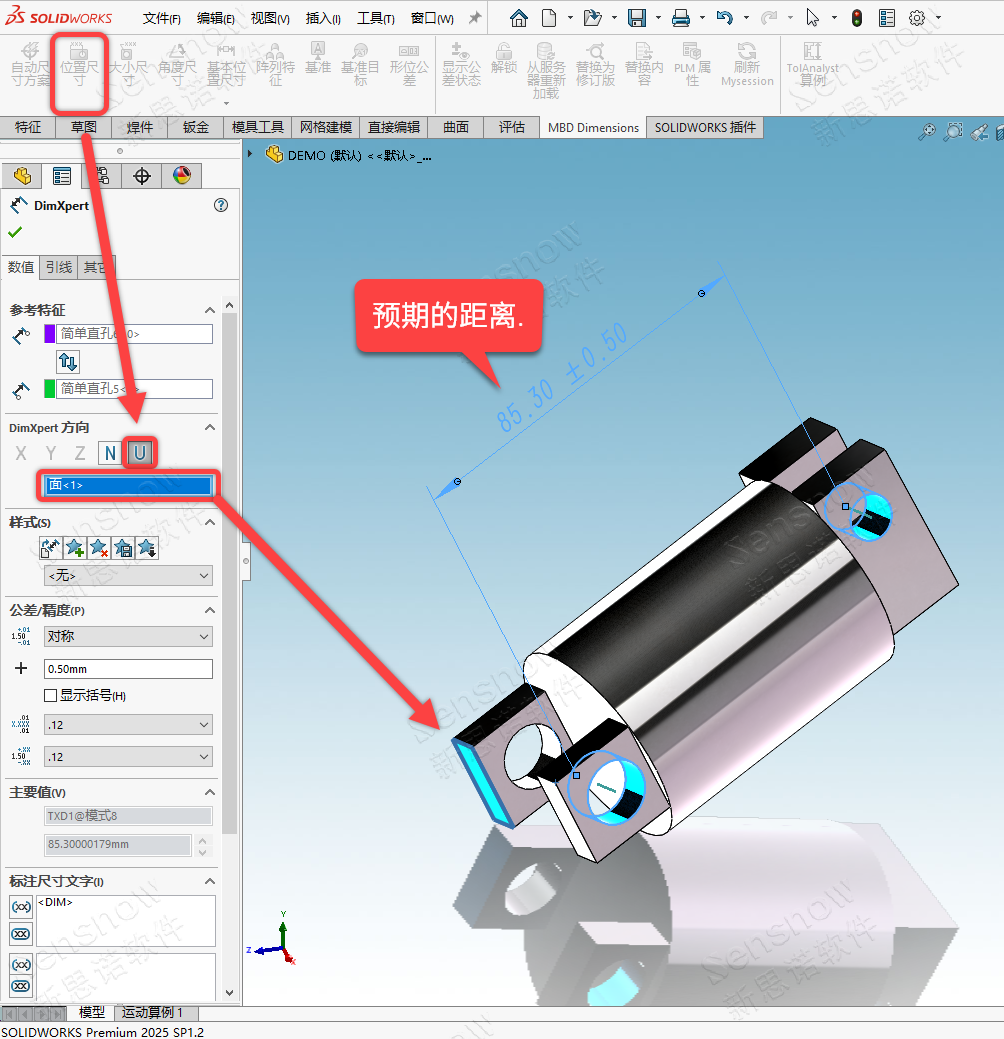

可以直接使用 'MBD Dimension' 来创建出此距离，手动更改尺寸对齐方向即可在模型中显示这个中心距。审阅更加直观，且可以直接隐藏其显示，下次需要审阅的时候再显示出来即可，无需重复测量。

视频操作演示：「链接」
