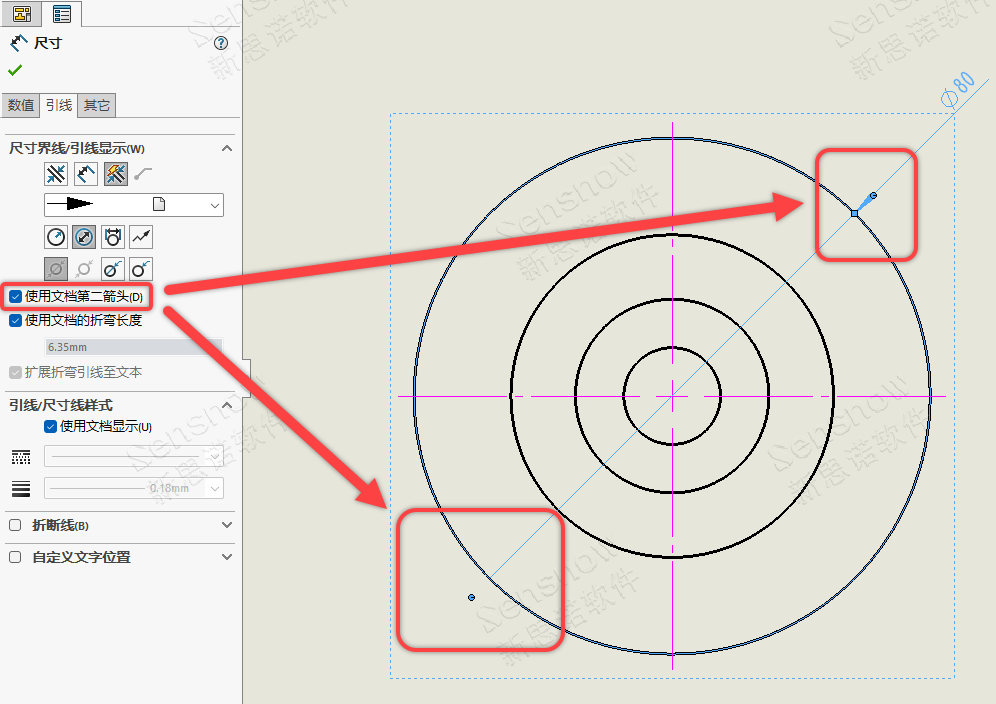

不知道大家有没有遇到过这种现象，在工程图中对回转体创建直径尺寸时默认不显示直径尺寸的第二个箭头（尺寸终端），仅仅在尺寸引线（尺寸线）中显示一个尺寸箭头！但是，点击所创建的尺寸后发现在尺寸属性管理器中的引线选项下已经勾选了“使用文档第二箭头”选项，更加神奇的是需要把此选项取消勾选后才会显示直径尺寸的第二个箭头，看起来这个设定是一个相反的行为！

排查思路

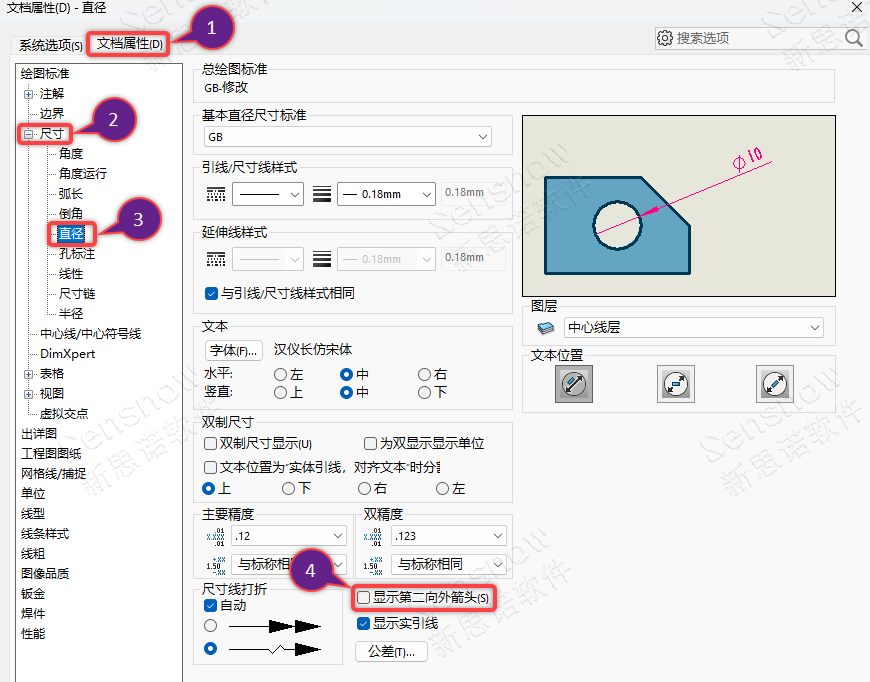

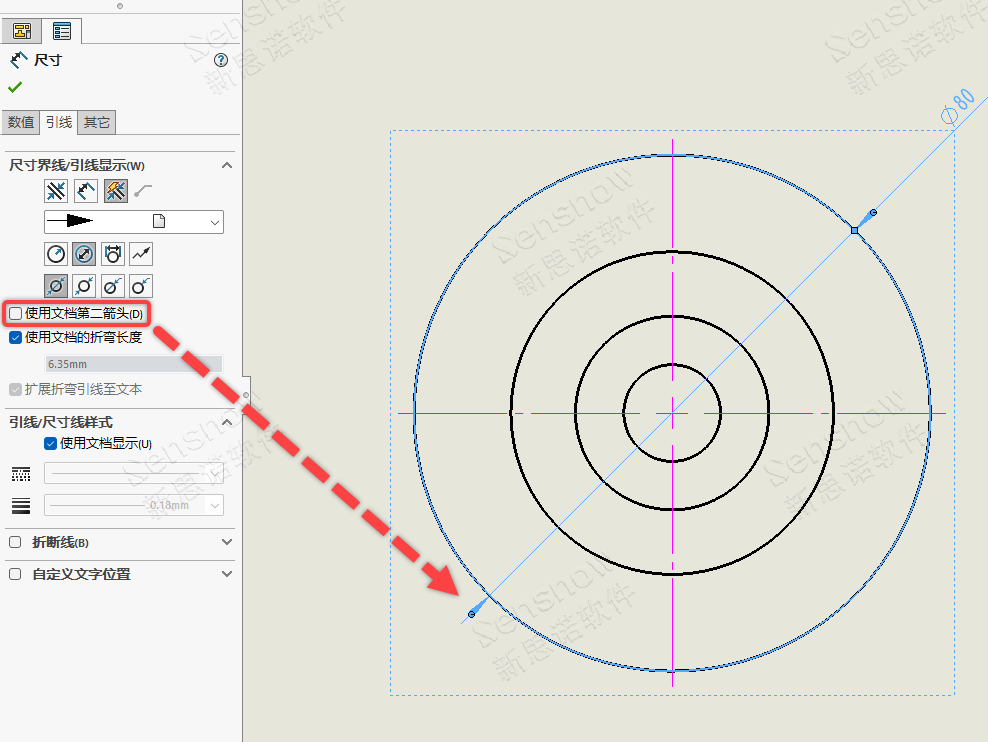

拿到客户的图纸文件进行验证，也是复现了跟客户相同的问题。检查客户图纸的文档属性设定（选项 -> 文档属性 -> 尺寸 -> 直径）会发现“显示第二向外箭头”开关并未开启！再次观察客户所描述的行为：只有在取消尺寸属性管理器的“使用文档第二箭头”选项后才会显示直径尺寸的第二个箭头。可以看到在属性管理器中一旦点击取消勾选此选项则上面显示不可用的尺寸类型将被显示为启用状态，而勾选此选项后此尺寸类型的启用状态将变为不可用状态。

然后我们勾选：选项 -> 文档属性 -> 尺寸 -> 直径 -> 显示第二向外箭头，勾选后再创建直径尺寸会发现默认就会显示直径尺寸的两个箭头，一切将恢复正常。

结论

此处是一个双层开关，当我们需要的直径尺寸多数为显示两个箭头时则需勾选：选项 -> 文档属性 -> 尺寸 -> 直径 -> 显示第二向外箭头，那么所创建的所有直径尺寸都为显示两个箭头的样式，仅需手动对个别需要显示一个箭头的直径尺寸在对应的属性管理器中取消勾选“显示第二向外箭头”即可。

反之，当我们需要的直径尺寸多数为仅显示一个箭头时则需取消勾选：选项 -> 文档属性 -> 尺寸 -> 直径 -> 显示第二向外箭头，取消勾选后所创建的直径尺寸就会呈现仅显示一个箭头的样式，仅需手动对个别需要显示为两个箭头的直径尺寸在对应的属性管理器中取消勾选“显示第二向外箭头”即可。

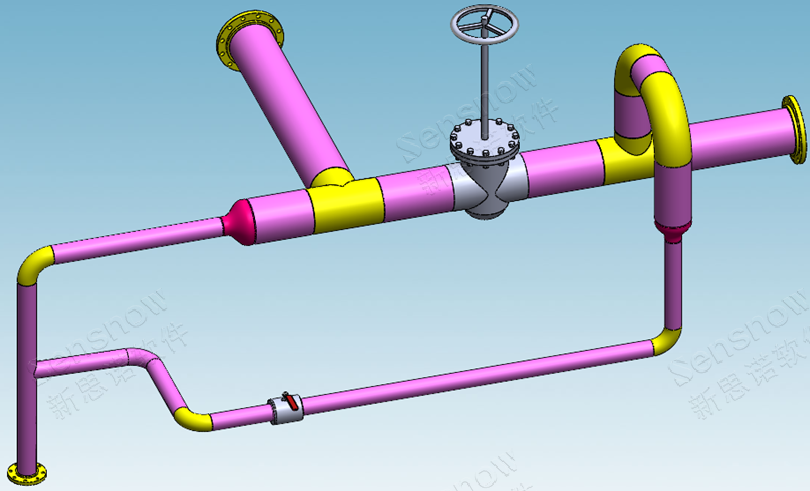

此处的双层开关类似于这段管道，当左侧主管道的阀门作为总开关时则可控制由此阀门流出液体至所有其它管道出口处，而如果使用需求是仅需让下方管道流出液体，则只需开启下方管道中的小阀门即可让液体从指定管道流出而无需开启总阀门。

点击查看→【视频操作讲解演示】
