为何对轴测视图创建“断裂视图”会出现模型边线错位的现象？

如果“断裂视图”不可用于轴测视图该如何去创建适合的轴测图效果?

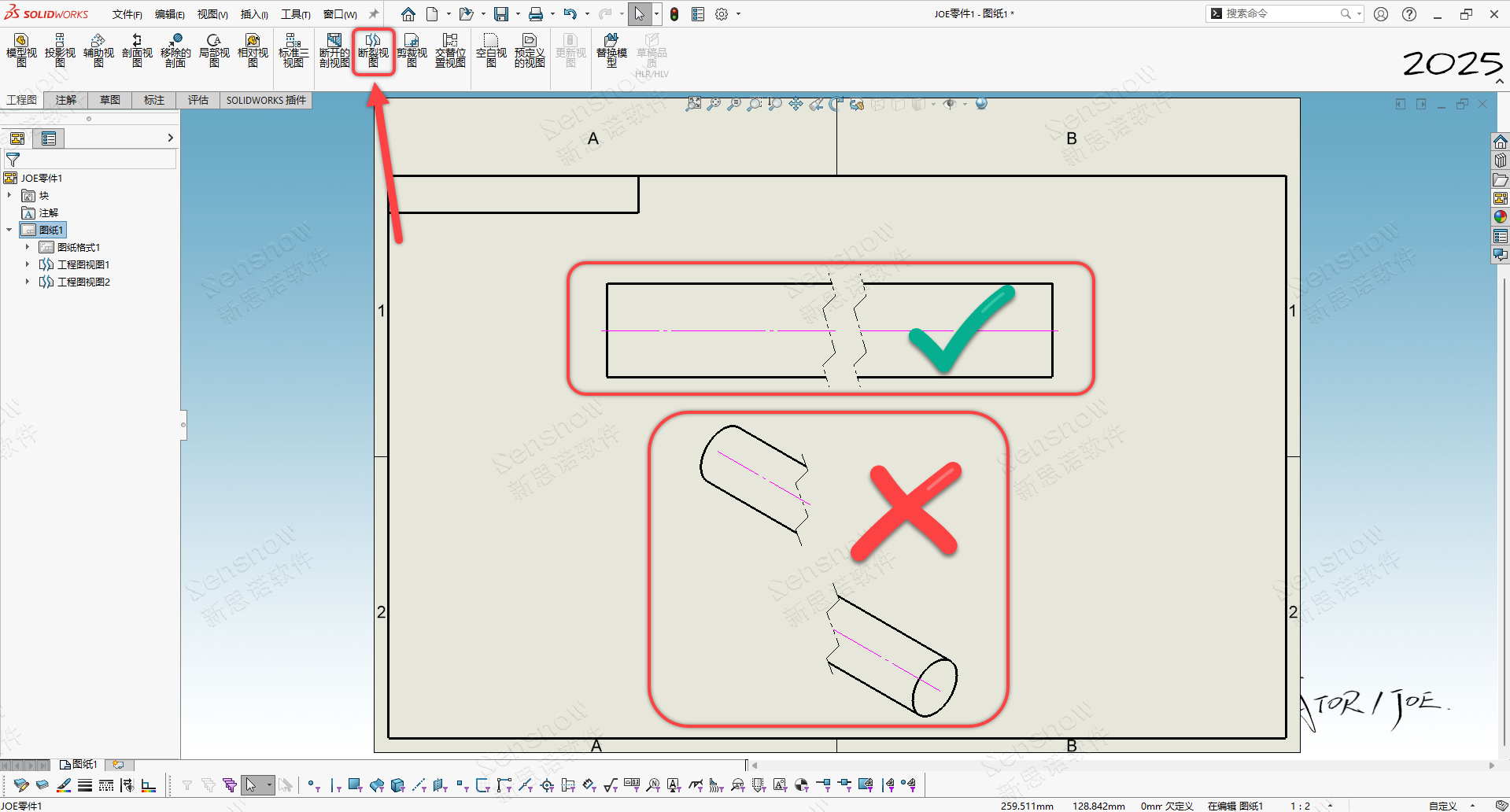

相信这个问题一直以来都困扰着大家，如果将轴测图缩小视图比例，那么将看不清视图结构。此时，就必须将视图中不重要的部分元素进行断开表达，但在轴测图使用断开（断裂视图）就会发生此类问题：模型边线错位！

原因及绕行方案

Closed-SPR#442913 - Broken（Break）isometric view should keep model geometry aligned（pipe tube cut）

已经有用户反馈过此类问题，研发部门的判定是预期行为。因为“断裂视图”的初衷就是给正交视图使用的，对于非正交视图（如轴测图）将不适用，可能会在将来的版本中增强这一部分，但是目前“断裂视图”无法做到将轴测图断裂后使模型边线对齐。

作为绕行方案可以使用 SOLIDWORKS MBD的 “模型断裂视图”来实现用户的这一预期，操作步骤如下：

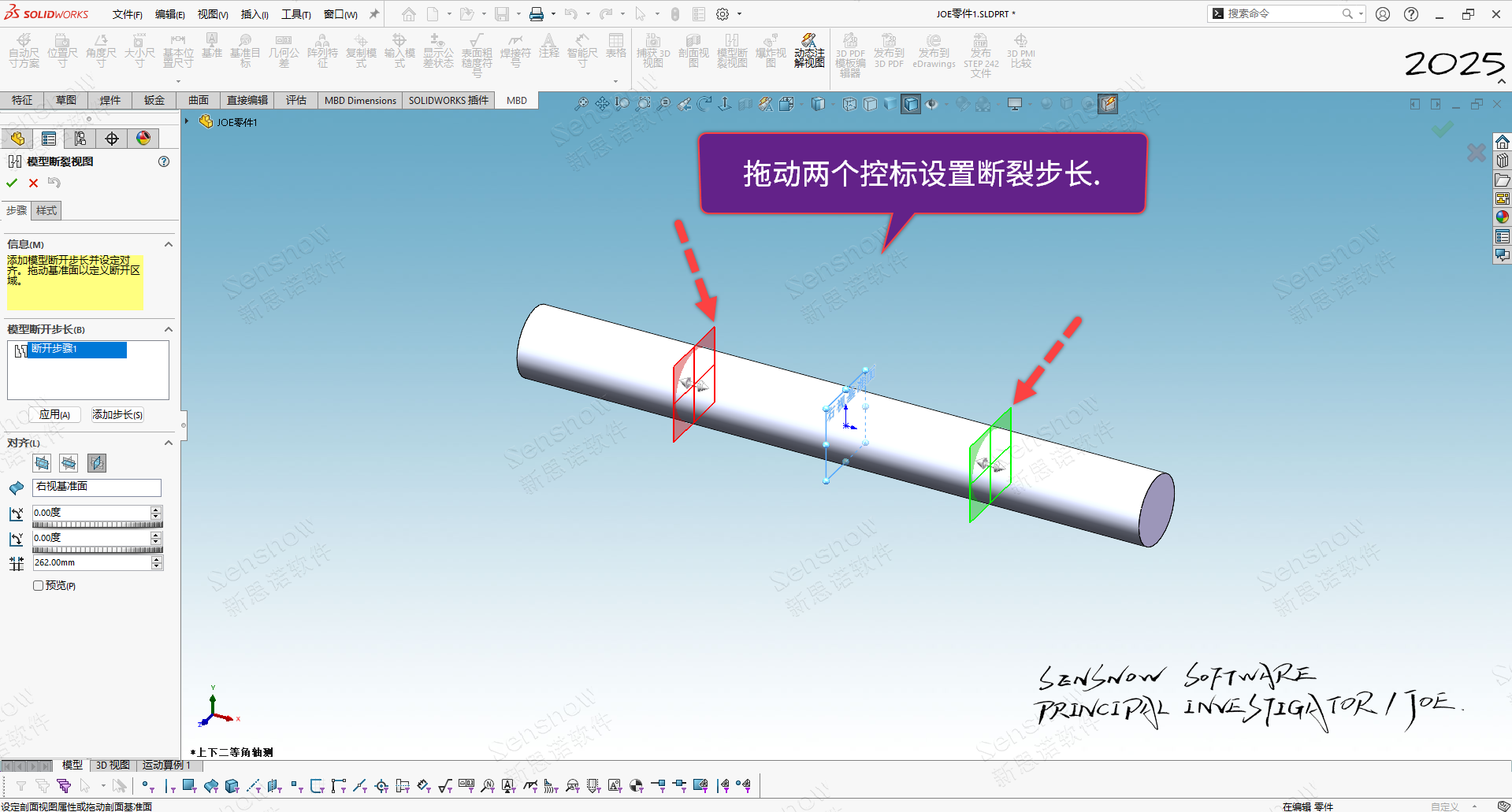

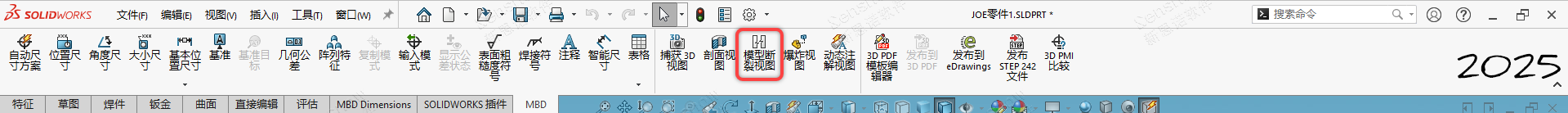

1、三维模型中点击 MBD 按钮区的“模型断裂视图”，图形区拖动两个控标设置断裂步长（中断距离）；

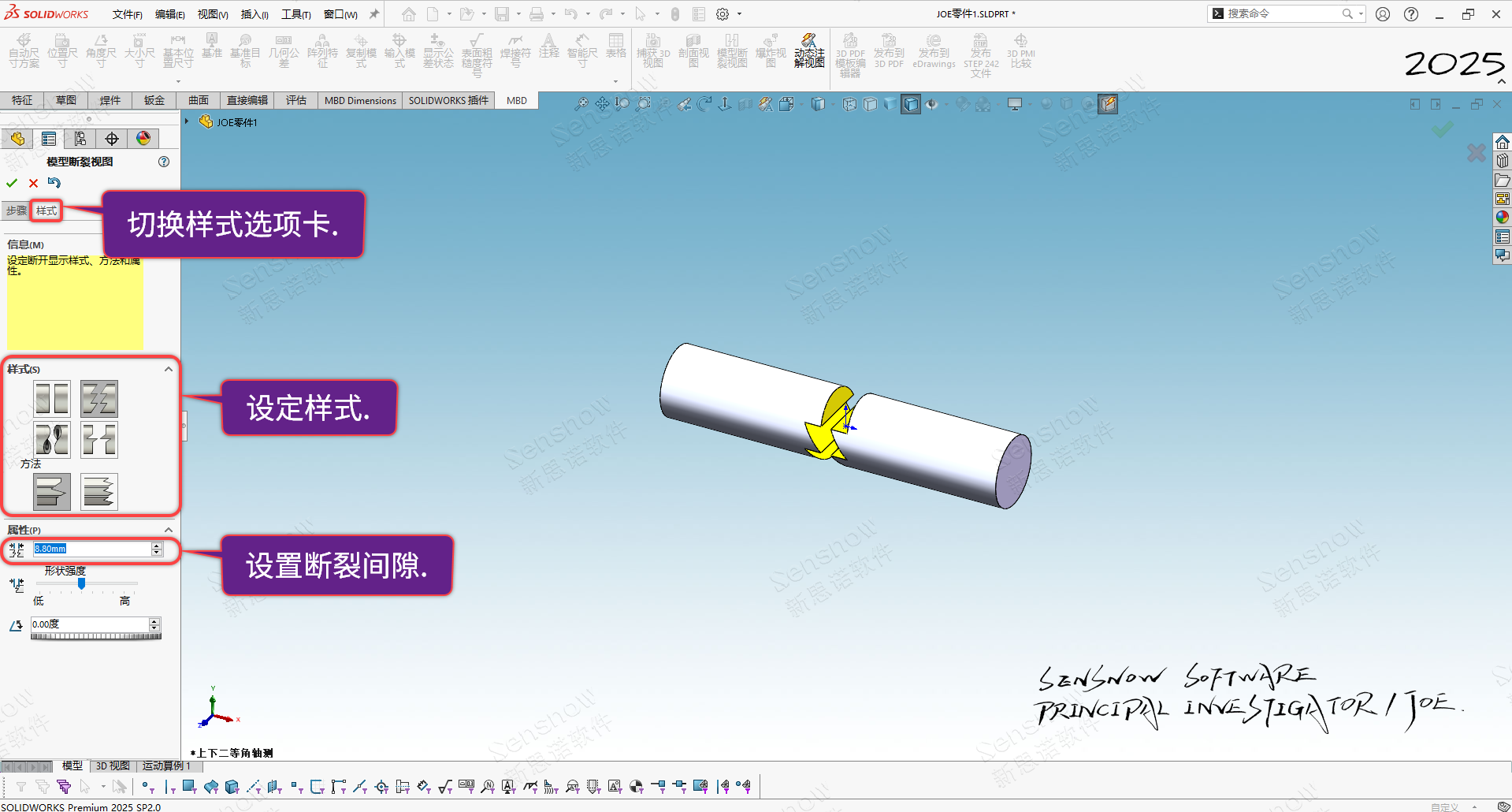

2、功能的属性管理器中点击“样式”，设定断裂的样式类型后再设定断裂间隙，点击确认按钮完成创建；

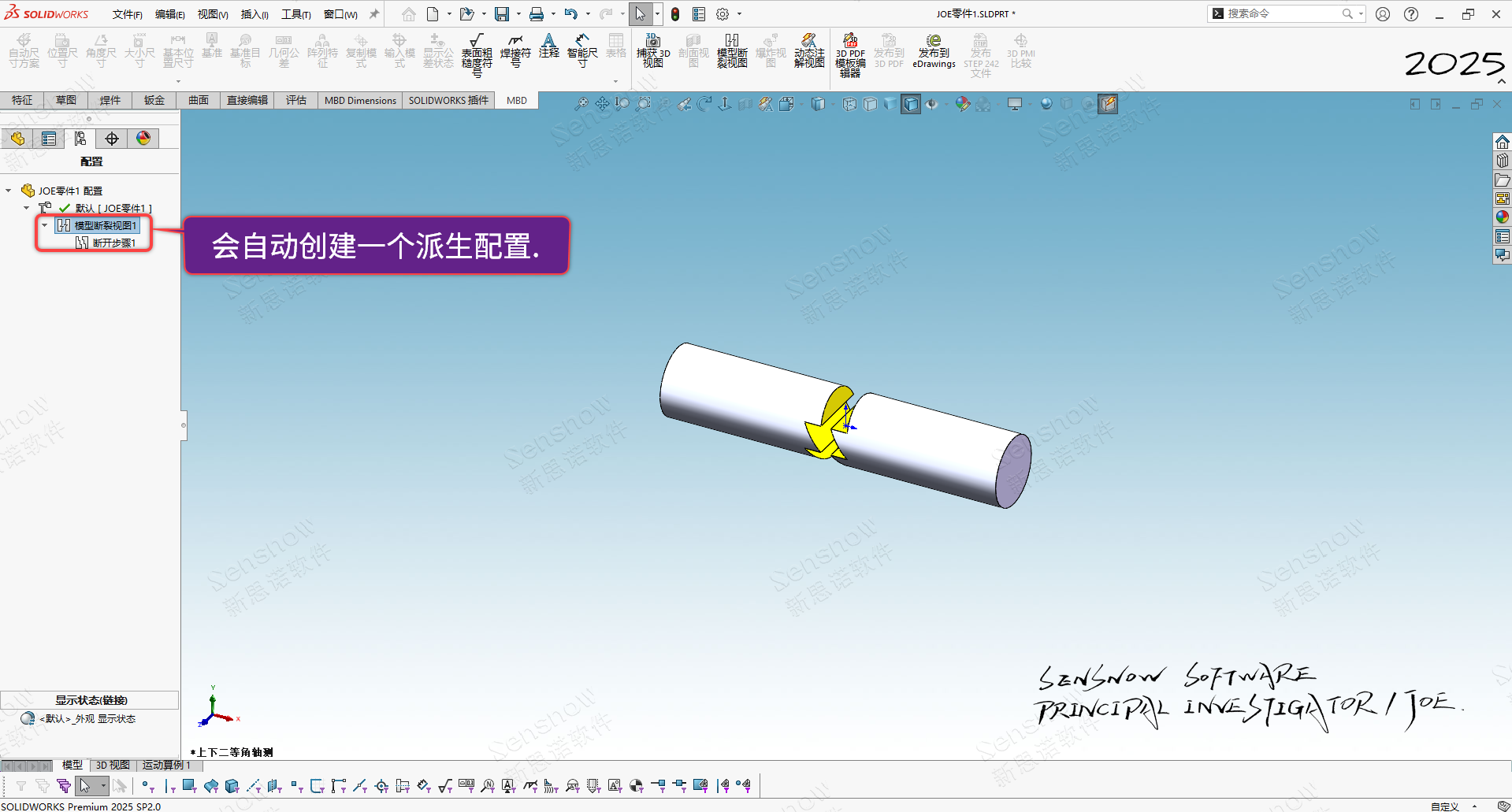

3、此时，在配置选项卡中会自动创建一个专用于模型断裂视图的派生配置，双击可实现模型断裂效果的开启和关闭；

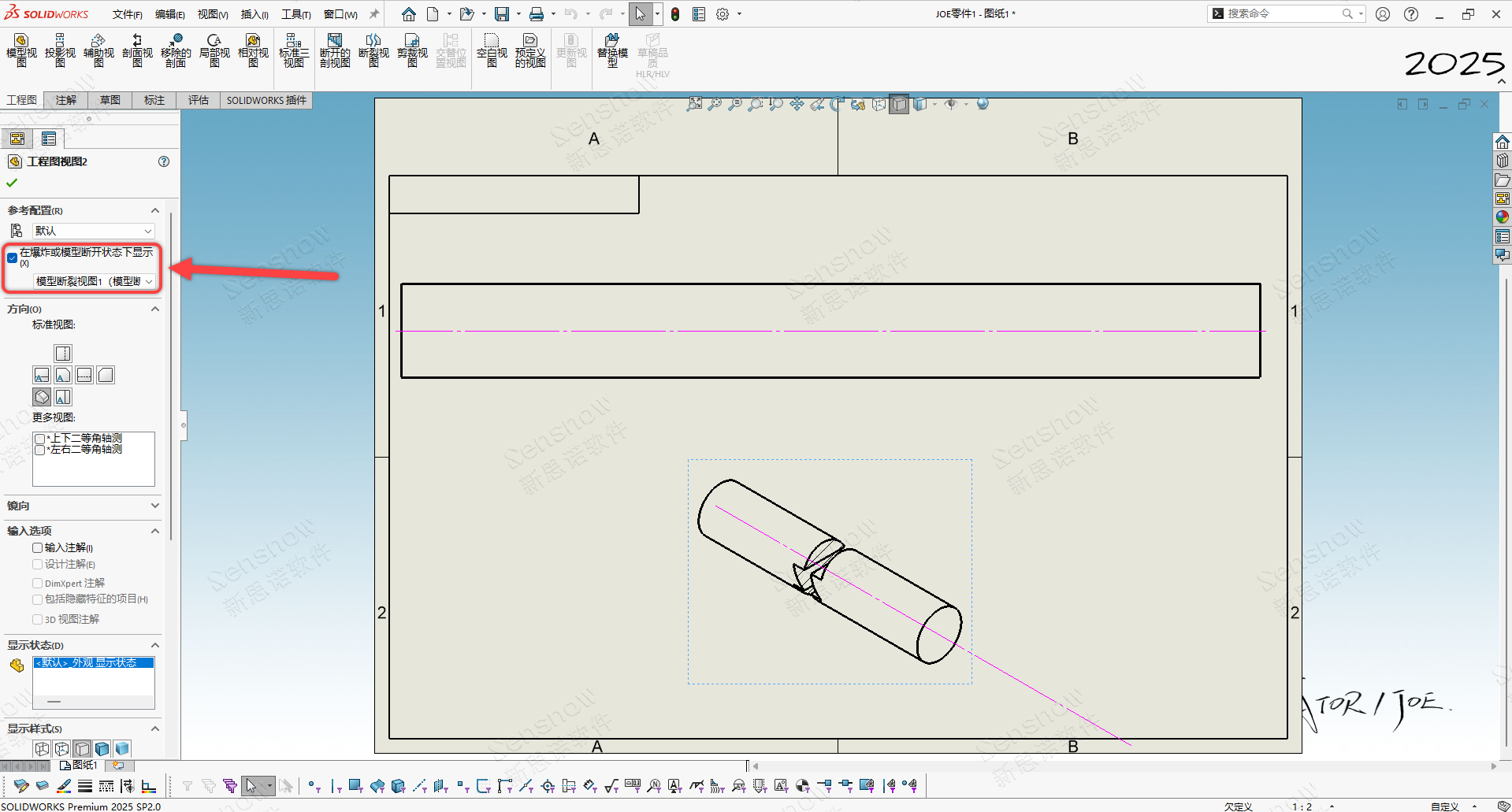

4、返回至工程图图纸中，在轴测图的视图属性中激活“在爆炸或模型断开状态下显示”，就可以实现我们对轴测图断裂效果的预期。

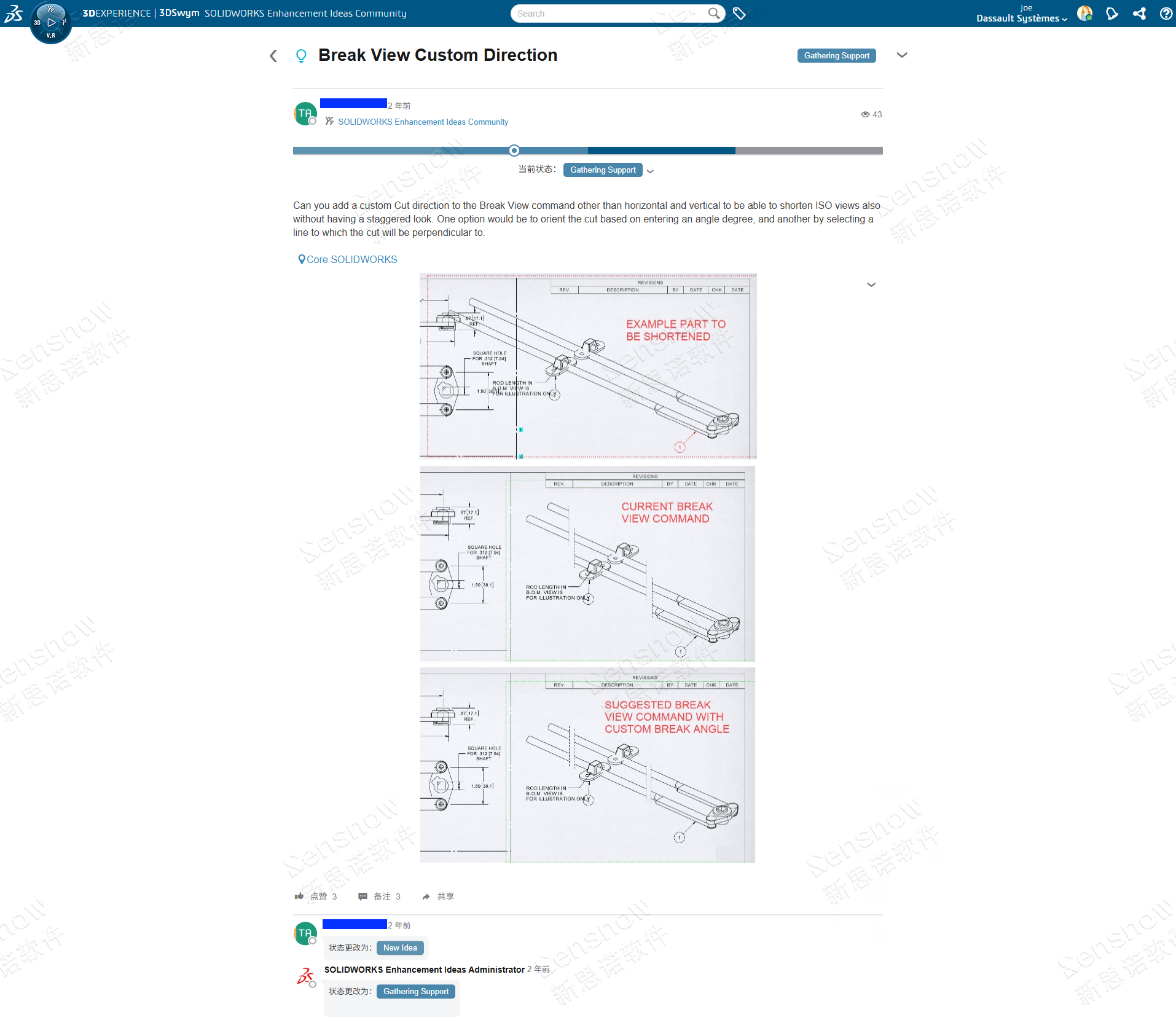

当然，已经有很多的用户增强请求汇报至研发部门，毕竟在 MBD 工具中去绕行十分不便，在工程图中的“断裂视图”中去实现这一功能是十分有必要的，甚至用户想到了让功能触发后选择一条模型边线作为创建断裂视图的参照法向，针对此功能的增强我们拭目以待。

点击查看【视频操作讲解】
