另存转档PDF：字体“Arial Unicode MS”安装不正确！另存后的PDF缺失图线、尺寸、注释文字！

PDF 文件相信大家并不陌生，优秀的兼容性，广泛应用于设计协作和非设计协作。在印刷行业已经是公认的专有格式，可以实时查阅到最终印刷后的效果，所以人们已经不再需要 eps 格式，而是 PDF 格式。同样 SOLIDWORKS 用户也是重度使用 PDF 文件格式的群体之一，无论是在设计阶段与上下游的沟通还是在生产制造环节下发的电子图纸大多都是 PDF 文件，便携性及可用性是不可被替代的，所以我们在设计工作中常常需要将三维模型或工程图图纸另存为 PDF 文件。

本期小诺将为大家分享一个转档 PDF 的案例，介绍 SOLIDWORKS 转档 PDF 过程中所使用的方法和原理，以及生成方式的优缺点、适用情形。欢迎联系新思诺售前/售后服务热线：400 636 8628咨询。

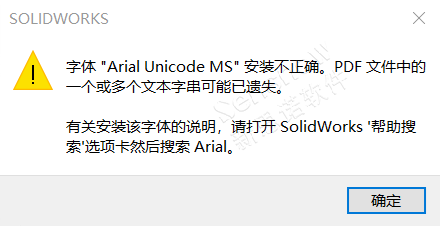

字体“Arial Unicode MS”安装不正确......

相信看到关于这个字样的弹窗大家并不陌生，一旦在转档 PDF 的过程中出现这个弹窗则会使 PDF 文件丢失元素！可能丢失的是尺寸、也可能丢失的是图形或标题栏文本、BOM 表格等等......

这一个问题是因为缺失 Arial Unicode MS 字体导致的，已经不是个例问题，我们只需要通过弹窗的字样在互联网中去搜索，下载对应的 Arial Unicode MS 字体进行安装即可（字体下载后对字体执行右键菜单“为所有用户安装”）。安装后再使用 SOLIDWORKS 转档 PDF 就不会再出现此弹窗，转档的内容也不会出现丢失。

能不能安装？

有没有版权风险？公司允不允许员工私自安装？

安装 Arial Unicode MS 字体的确可以马上解决此问题，随着国内企业逐步走向国际，越来越多的企业对管理要求也愈发严格。尤其是外企，曾见过一家外企要求如有工作需求需要安装其它程序则必须向 IT 部门打报告，审查并审批通过后才允许安装，当在管理系统中检测到员工私自安装程序时会将员工系统锁死并通知该员工上级给出解释。可见，在一些大型企业中对于版权和数据安全十分重视。

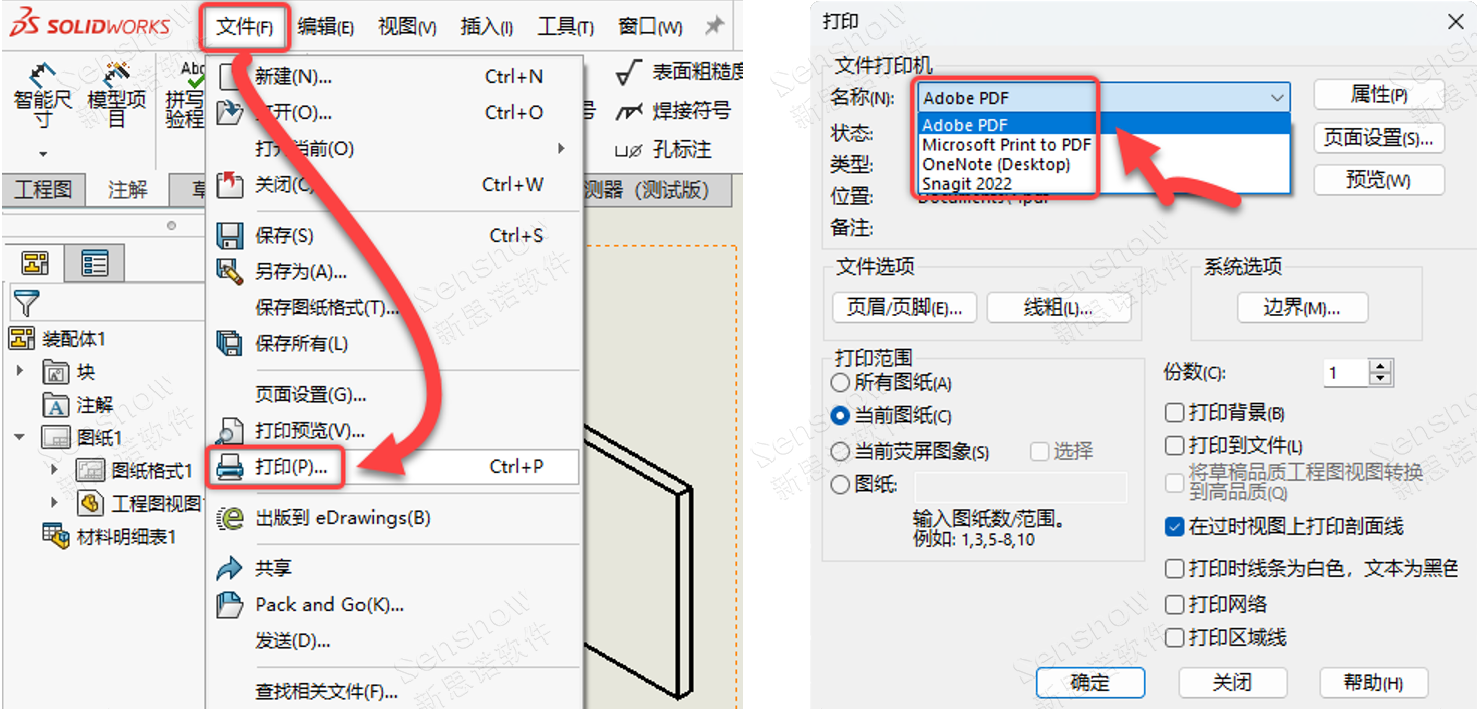

那么针对这种情况怎么办？审批是需要打报告上去，这没问题。但同时我们的工作依然要继续进行，绝不能因为这类原因来耽误工作进度。为此，新思诺将为大家提供一个可行的绕行方案，那就是临时使用打印捕获的方式生成 PDF 文件，我们可以在要转档的文件中点击 SOLIDWORKS 左上角的文件下拉列表、点击打印、选择要创建虚拟打印的打印机（驱动）即可实现生成 PDF 文件。

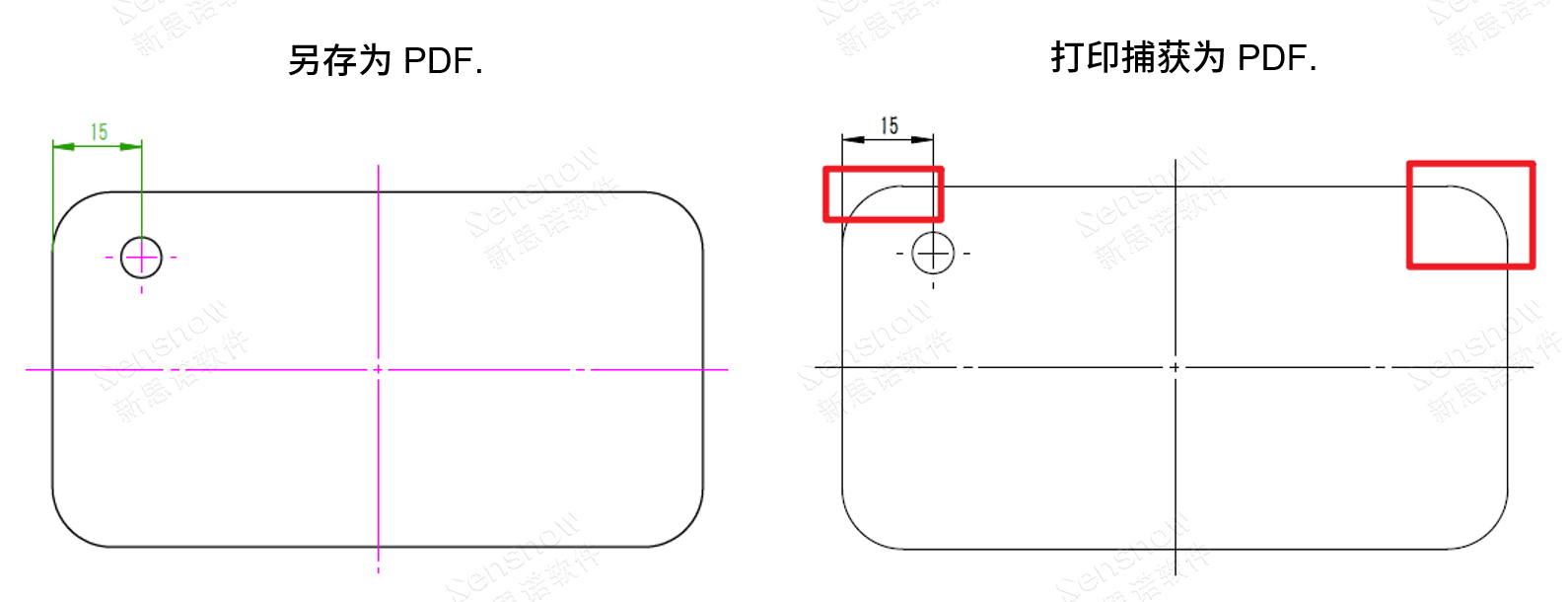

另存为和打印的区别是什么？各自的优势分别是什么？

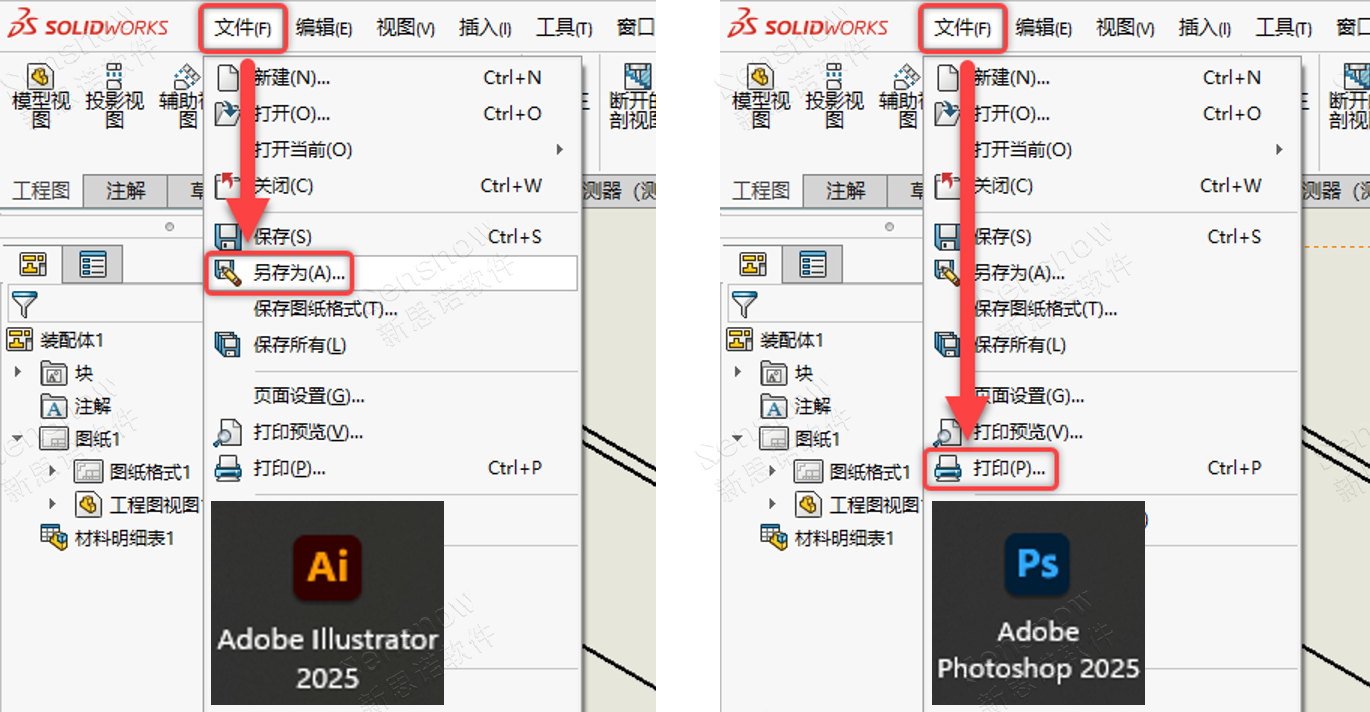

另存为 PDF 会将 SOLIDWORKS 工程图转换为面线，然后使用内部编写的代码将其保存为 PDF。

打印至 PDF 使用 SOLIDWORKS 打印引擎进行脱机打印，然后将信息发送到 Adobe Acrobat 或任何其他 PDF 打印软件以生成 PDF。

SOLIDWORKS 支持直接转档 PDF 的能力于 SOLIDWORKS 2004 版本增加；在更早之前（2003 及以前版本）只能利用计算机驱动来创建虚拟打印的方式生成 PDF 文件。

“另存为”的优势：

1、官方支持：由 SOLIDWORKS 内部团队维护，兼容性和稳定性有保障；

2、另存 PDF 会触发重建，更新图纸；

3、另存 PDF 的一些选项，如高质量线条，高 DPI 设定。

而打印捕获 PDF 更取决于第三方的驱动的功能，可能有一些另存为 PDF 没有的功能。

所以，基于用户实际需求，目前 SOLIDWORKS 所有的加载项导出方式都为内部转档；

PDM 走自动任务 -> 通过“宏”触发 SOLIDWORKS 任务排程器执行内部转档 PDF 动作，PDM 右键菜单生成施工图 -> 后台在 SOLIDWORKS 中打开这张图纸内部转档 PDF 动作，Inspection 转档 2D PDF / 3D PDF 也是如此。
