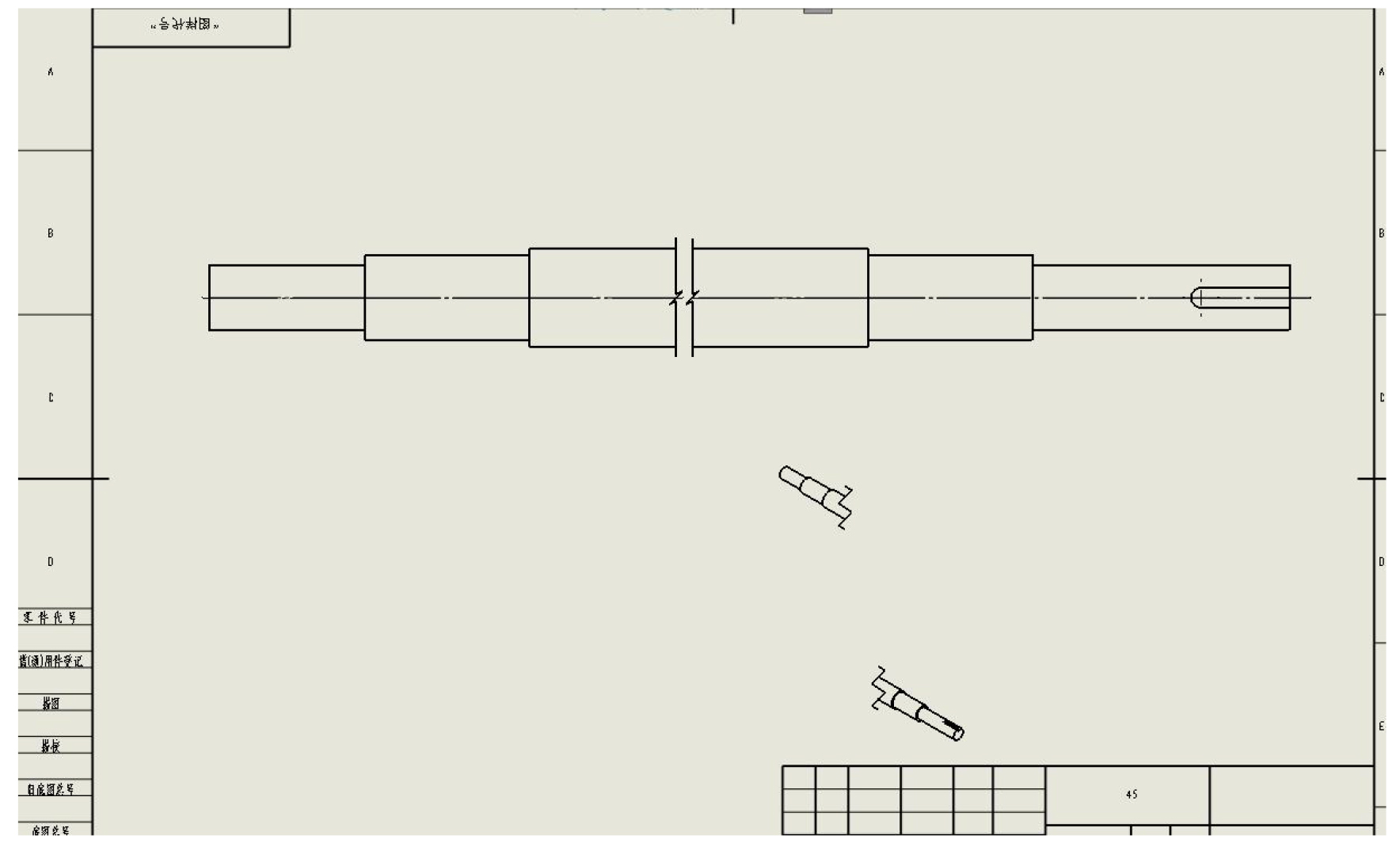

我们都知道,在用SOLIDWORKS做一些轴类零件的工程图时,常常要用到断裂视图来断开较长的轴径,从而实现简介的表达。但美中不足的是,轴测图的断裂视图,断裂的两面部分没有办法进行对齐,就如下图。
但今天在我们 MBD 中的模型断开视图中,可以很方便的做到断裂视图的对齐。

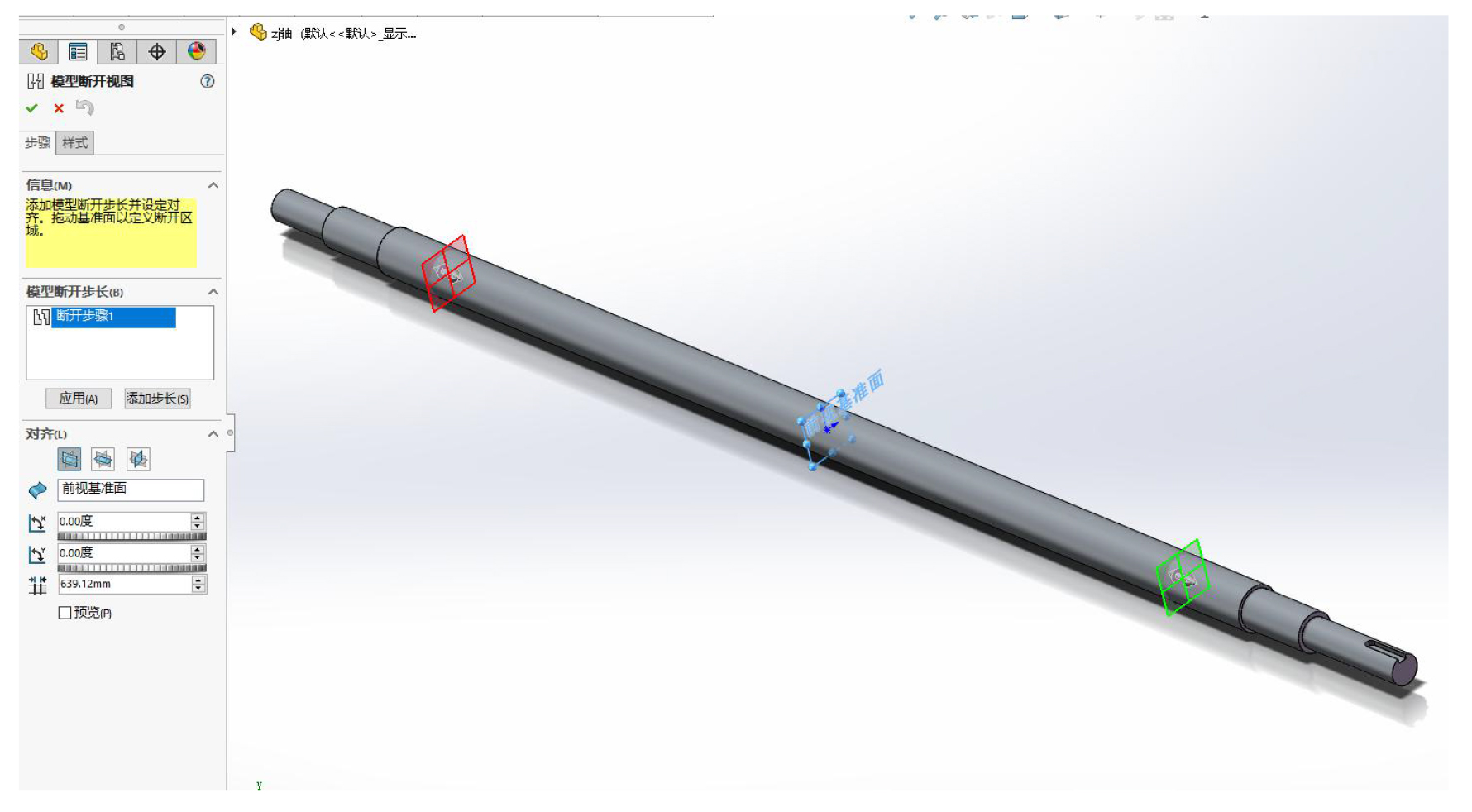

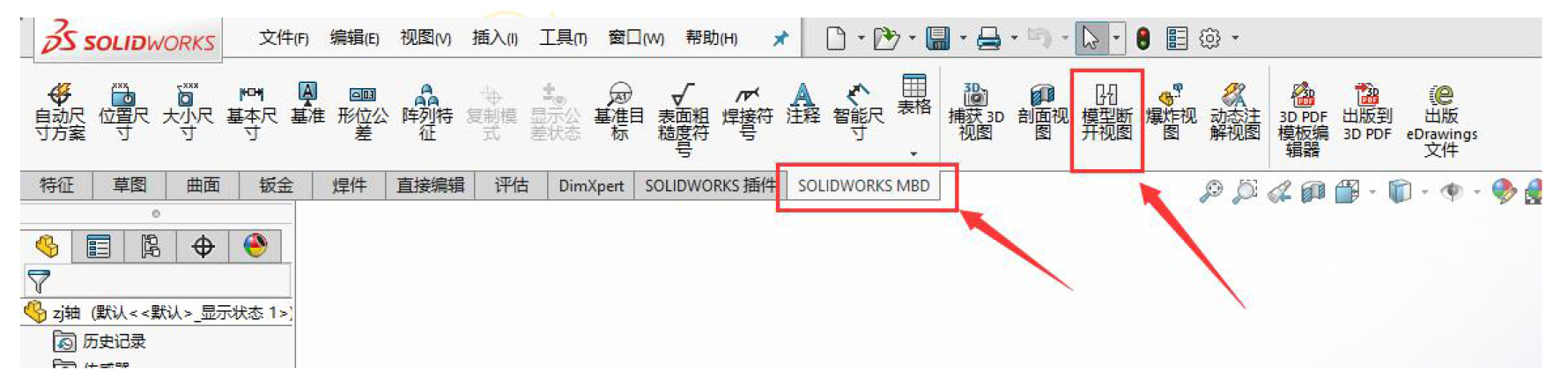

点击模型断开视图命令,我们指定断开两处的位置。样式也可以自定。 这时我们发现软件在配置中给我们添加了一个派生配置。 这时我们回到工程图,在视图调色板中我们将等轴侧拖出来。 然后我们点一下这个轴测视图,在左侧的属性栏中将在爆炸或模型断开状态下,显示打勾上去并找到软件给我们添加的派生配置。 技术问题咨询

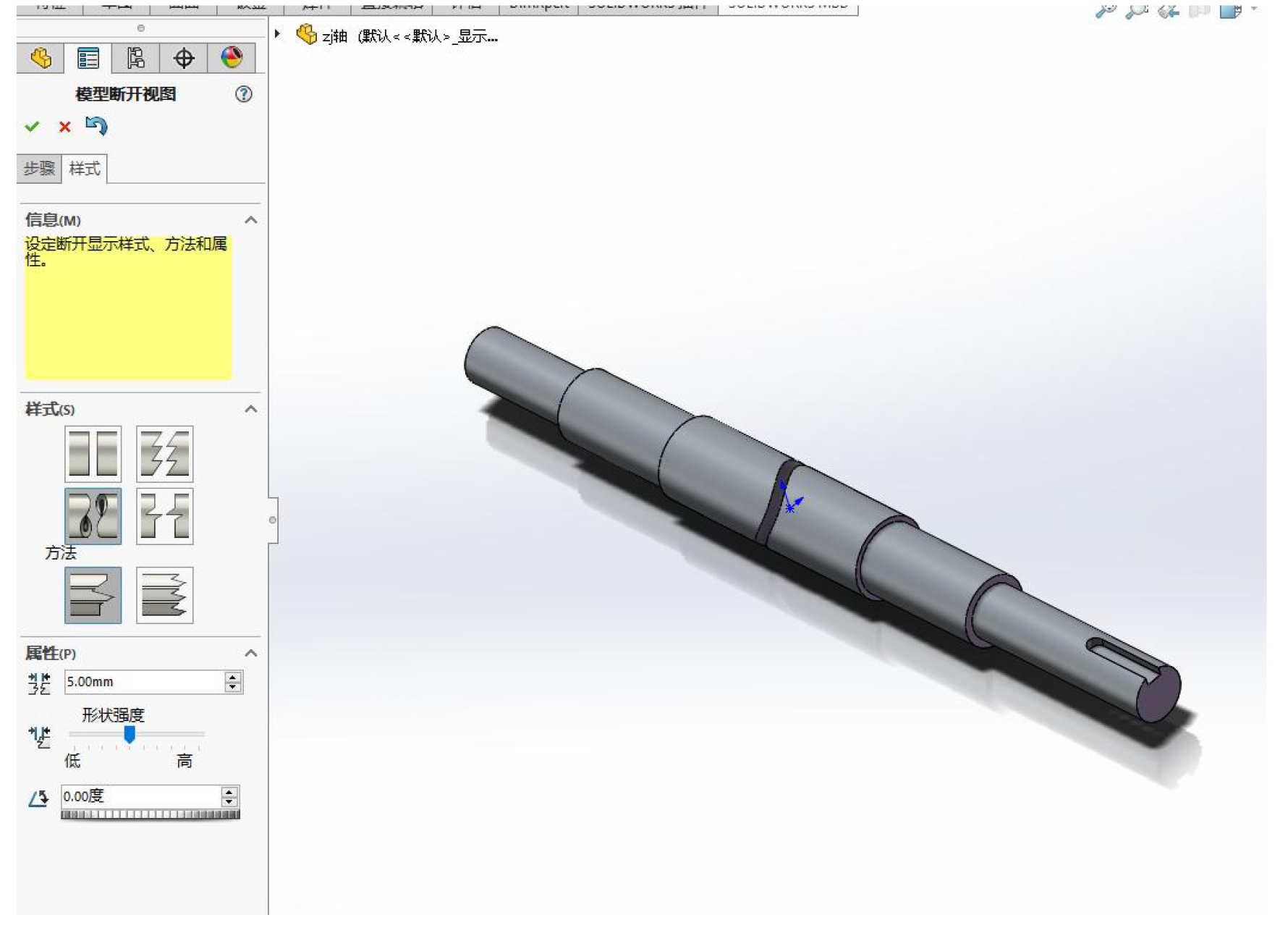

点击模型断开视图命令,我们指定断开两处的位置。样式也可以自定。

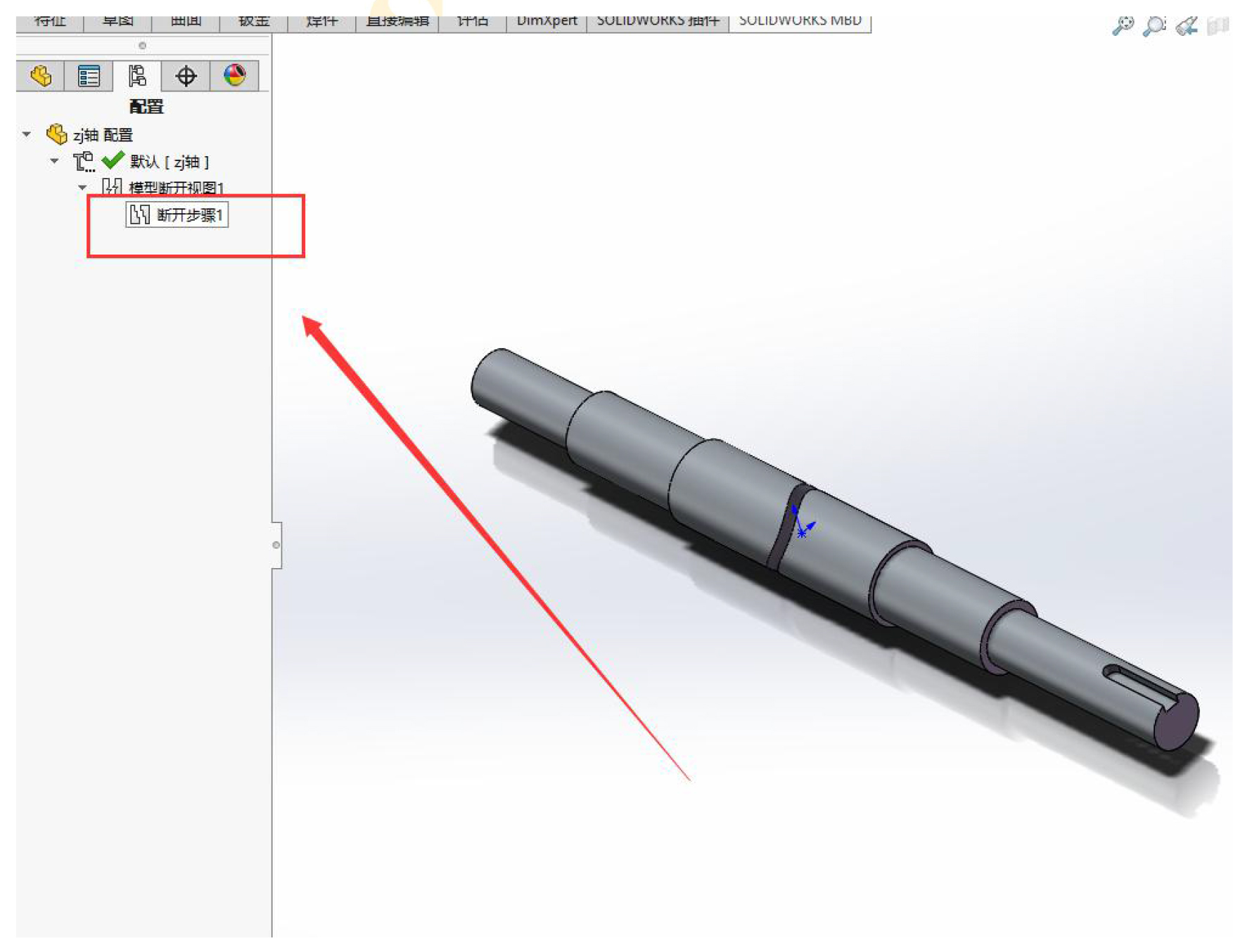

这时我们发现软件在配置中给我们添加了一个派生配置。

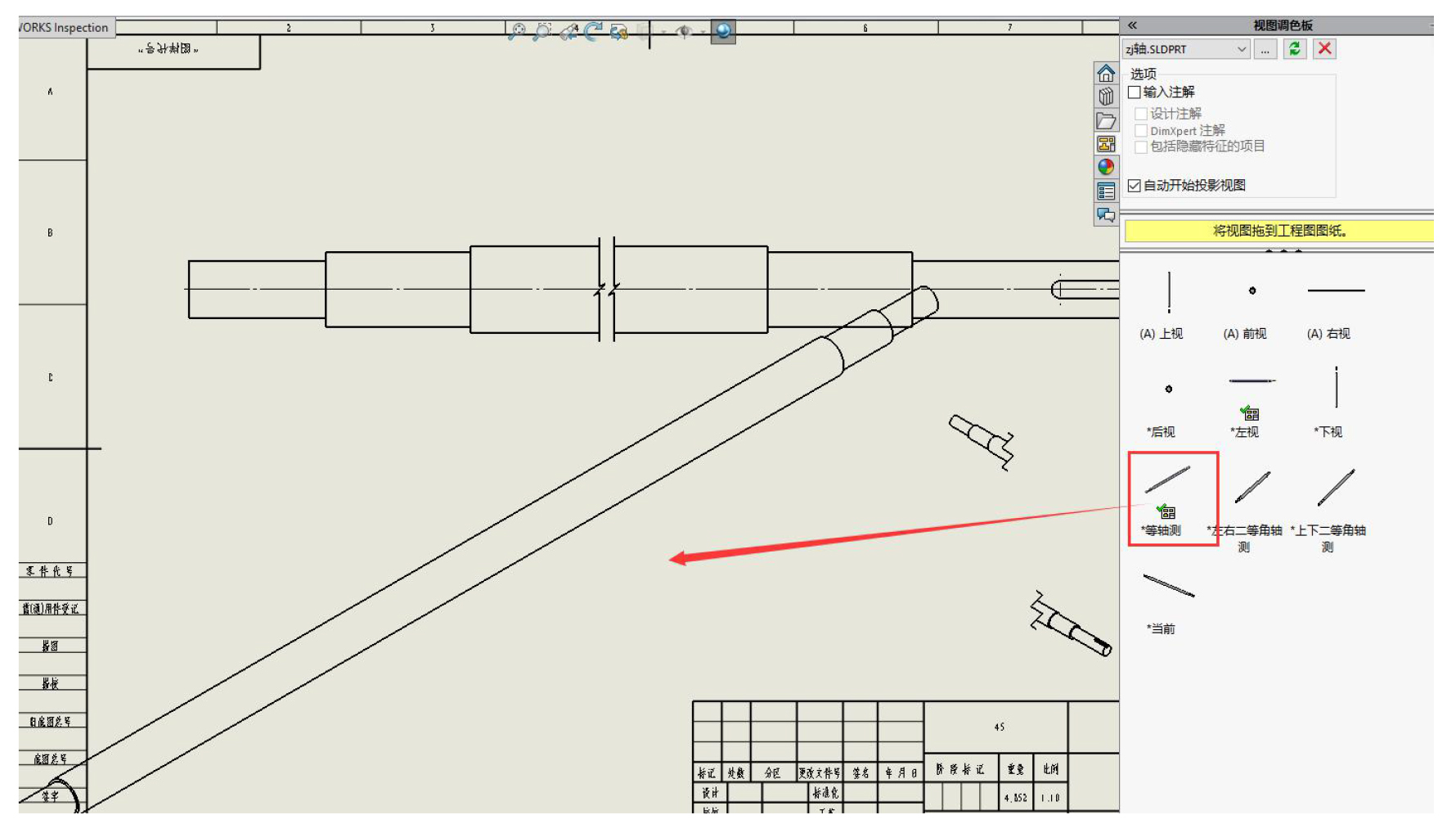

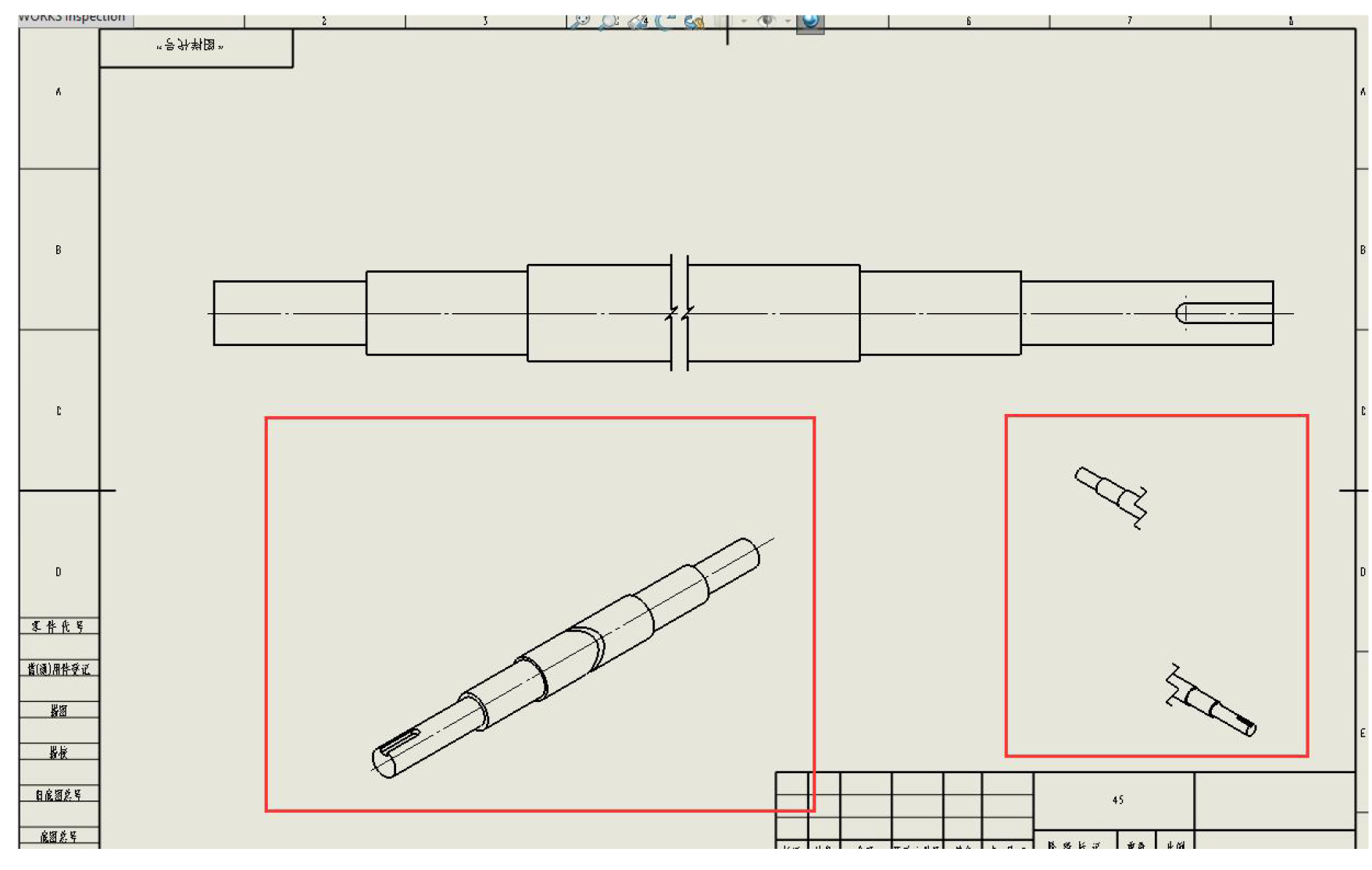

这时我们回到工程图,在视图调色板中我们将等轴侧拖出来。

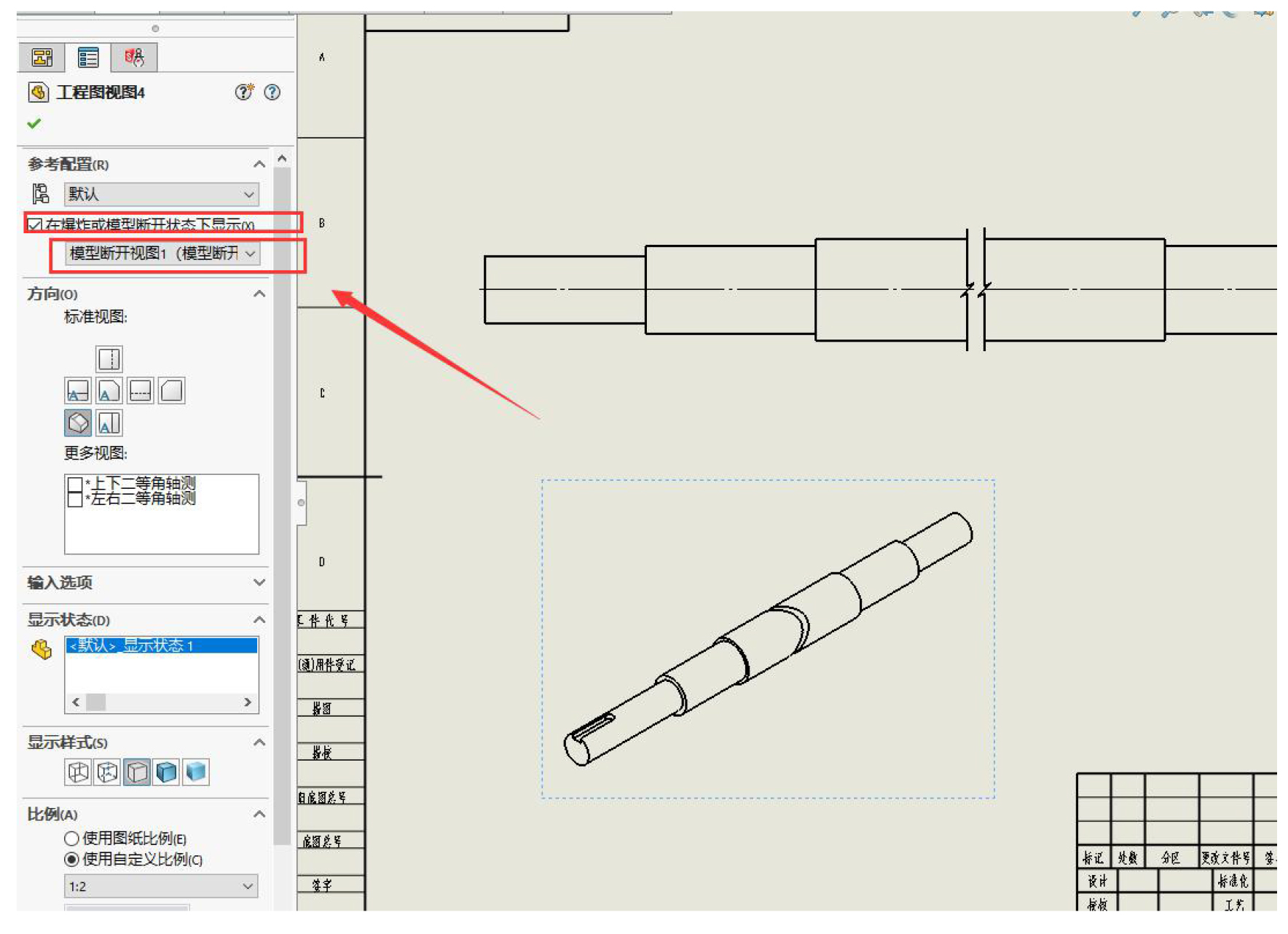

然后我们点一下这个轴测视图,在左侧的属性栏中将在爆炸或模型断开状态下,显示打勾上去并找到软件给我们添加的派生配置。
