在SOLIDWORKS中实现尺寸注释的叠层（换行）显示

在 SOLIDWORKS 工程制图中对于直径尺寸、半径尺寸很多时候都需要输入自定义字段来满足制造需求，例如对一些孔大小的标注常常需做焊后加工处理或配做、配铰等工艺要求的文本说明。

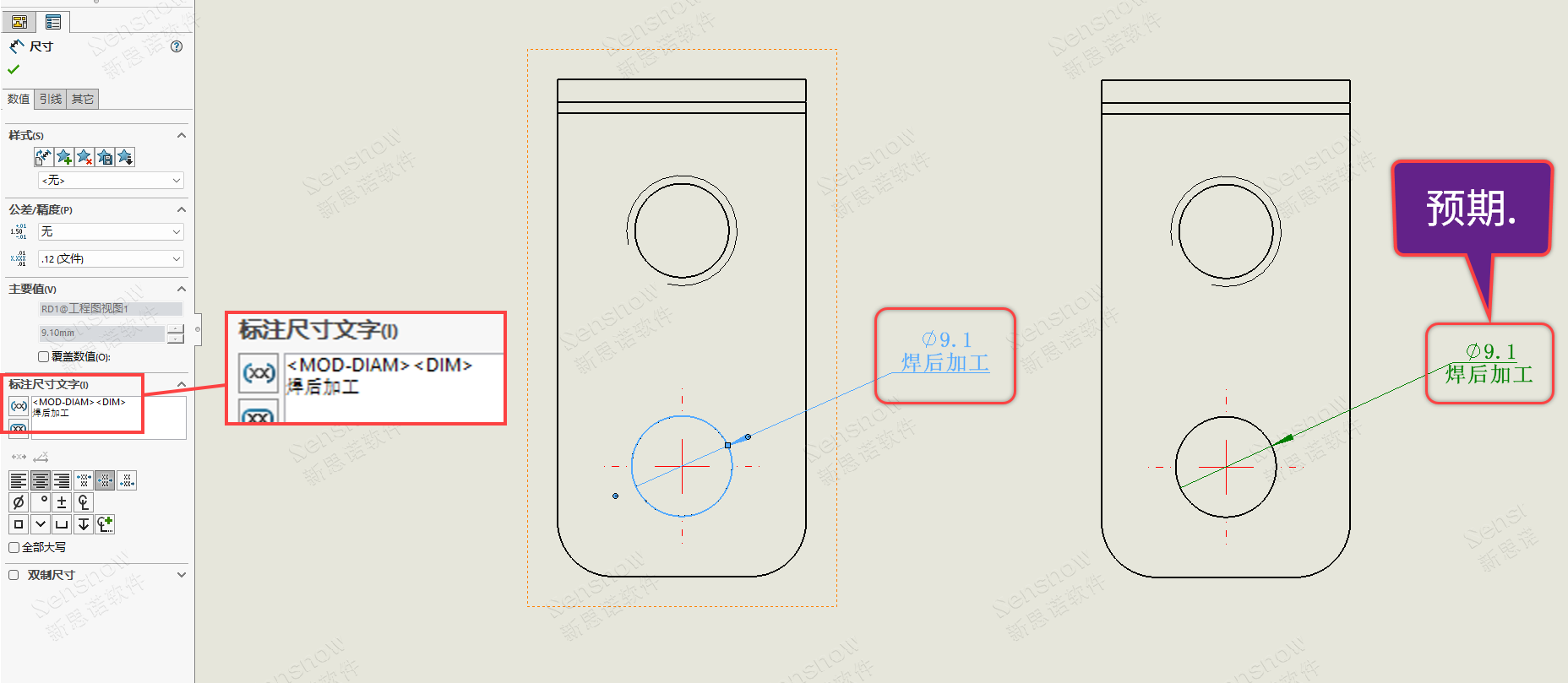

此时，将出现后加入的说明信息即使在属性管理器中是换行显示的效果，但在尺寸中却显示为将孔标注值上移的效果，尺寸线并没有分割孔原始标注值和文本注释！

我们需要的则是让尺寸线完美的分割孔标注值和工艺注释，体现分层显示，让标注表达一目了然。此现象仅仅针对“智能尺寸”所创建的孔标注复发此问题，而智能尺寸创建线性尺寸后却可以实现分层效果显示。这时用户往往需要手动创建一个注释，写入工艺要求文本说明，再将注释移动到尺寸线下方来绕行，由此来达到设计需求。

这样做不但繁琐，后续对工程视图进行调整更是需要不断的手工修正其位置，修改文本也十分令人抓狂！那么到底有没有一种解决方案在不打断尺寸关联性的前提下直接在孔的尺寸属性管理器中实现这个换行叠层的显示呢？

解决方案"

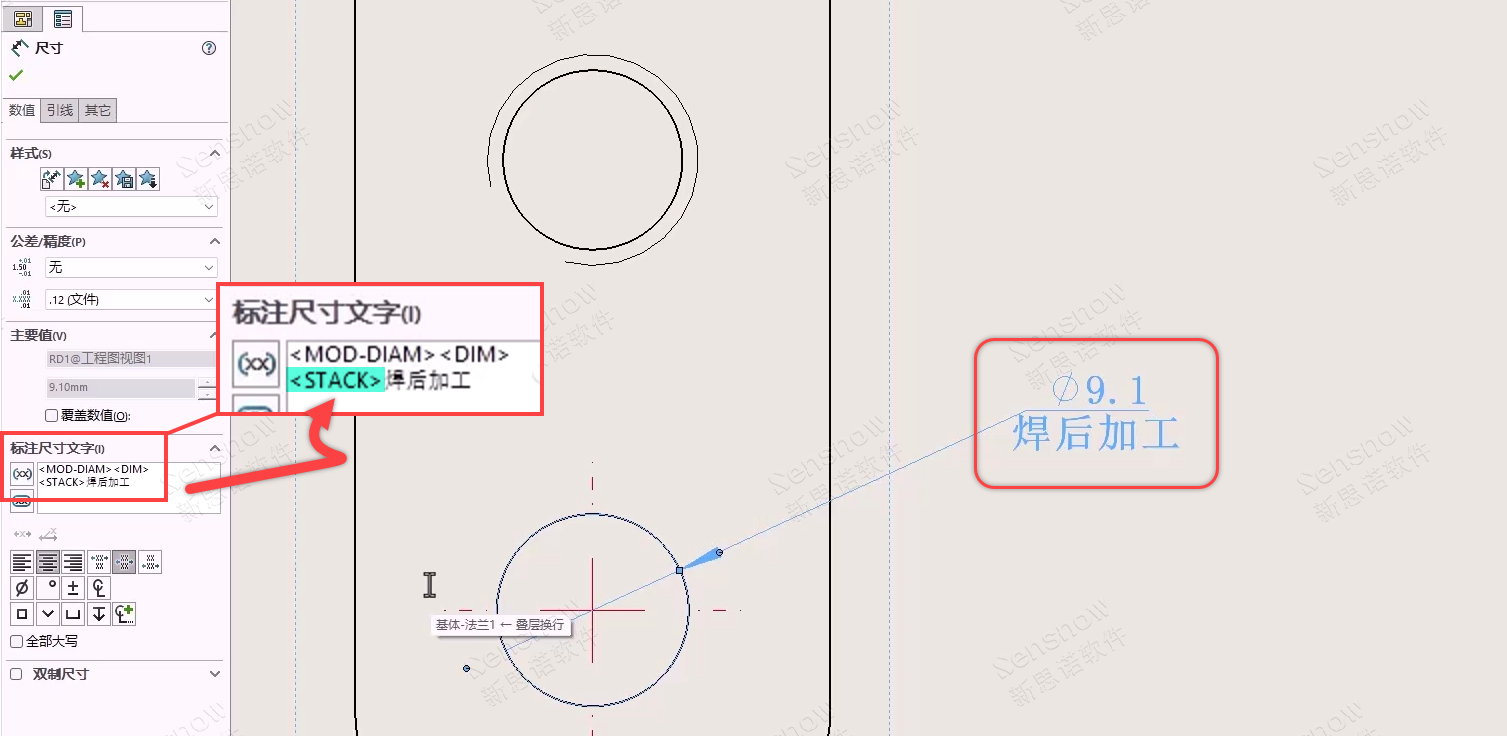

<Stack>

属性管理器换行后的前端，英语尖括号内输入单词 Stack 即可.

点击查看→【视频操作演示】
