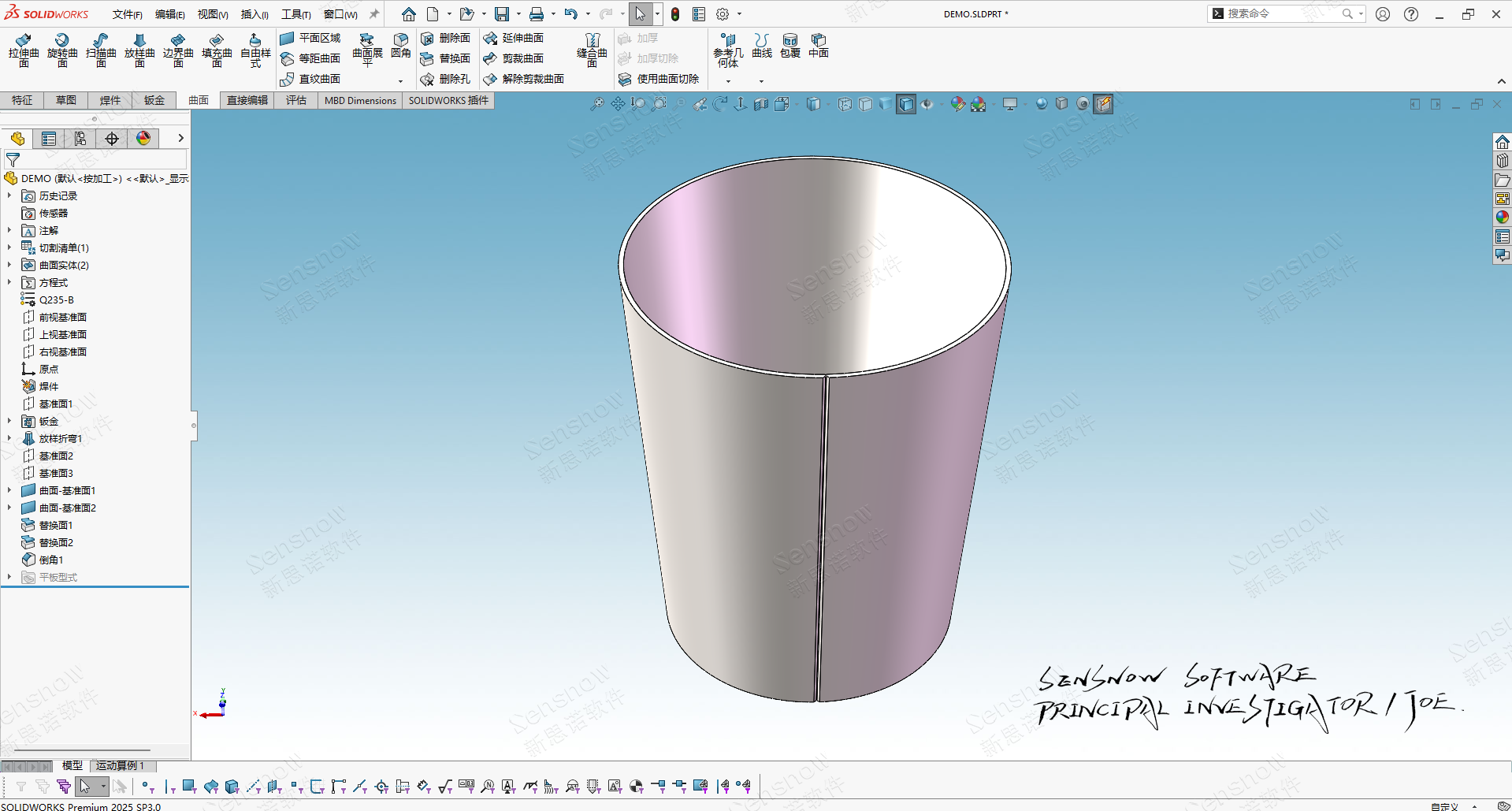

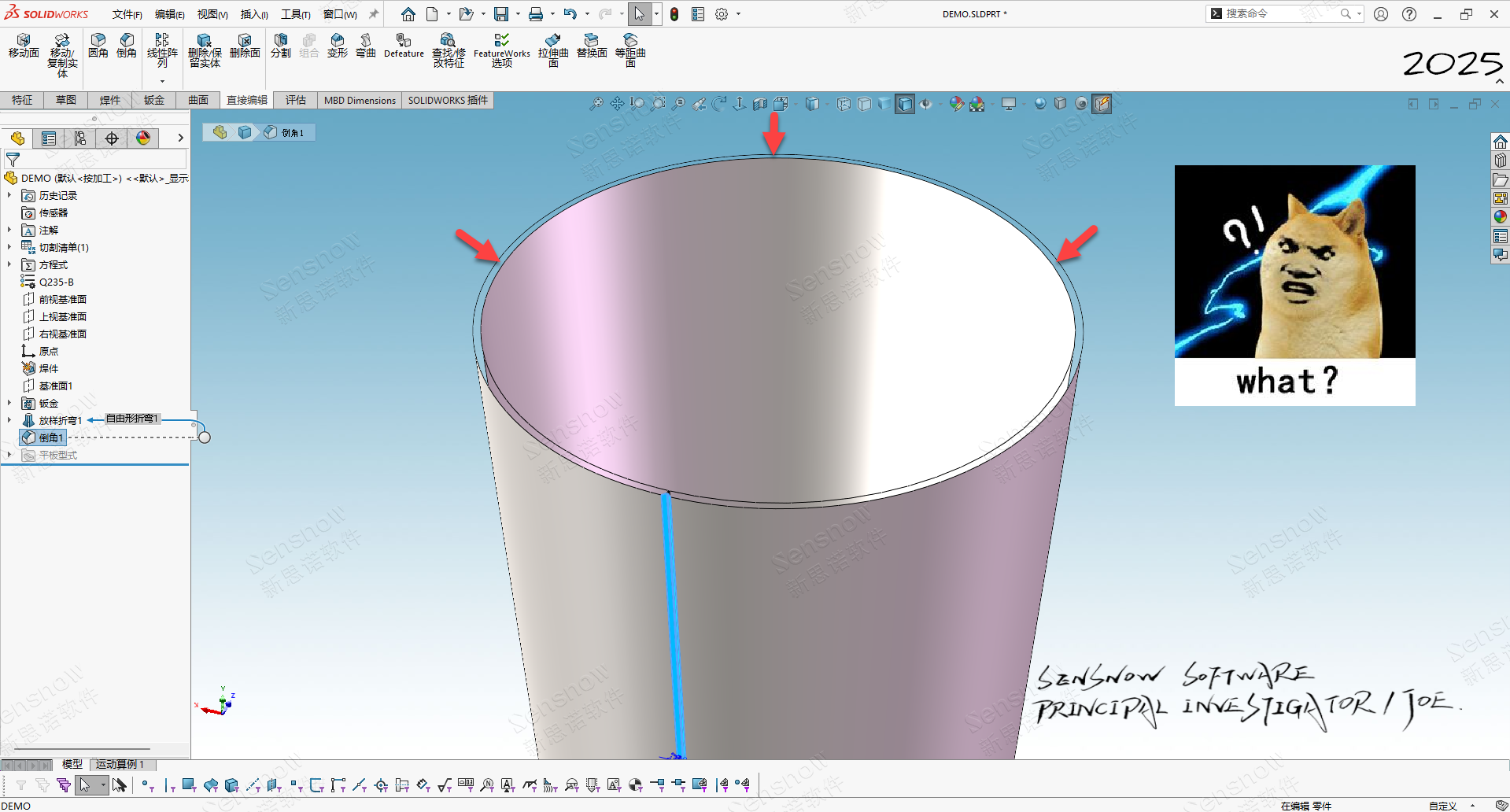

在一位订阅用户那里反馈过来了一个问题，只要在圆锥钣金接口处添加倒角特征就会将钣金的拓扑破坏掉，添加倒角后圆锥钣金的两个端面将变为透明状态！创建倒角特征的目的是为了在此圆锥的接口处添加焊接坡口。而且发现一个规律，那就是倒角特征的大小会影响此问题的复现，如果倒角尺寸很小则不会复现此问题，但只要倒角尺寸超过钣金厚度的一半就会复现此问题。目前，不能按照设计要求对钣金创建坡口倒角！

拿到客户的图档文件，检查客户的文件并没有发现问题，设计的参数也在合理范围之内，因此我们判定为一个软件的 BUG 并上报给研发去处理。很快，得到了研发部门的反馈，反馈信息如下：

limitation

ParaSolid response that there is no plan to fix this IR.（IR：Incident Report）

replaced end faces ( B-Spline surface) with planar faces, and it works fine.

研发部门调查后的结论是一个 Parasolid 内核的功能限制，目前 Parasolid 那边没有修复计划，作为解决方案可以将两端面的“样条曲面”替换为平面。也就是需要将此圆锥钣金的两个卷边面分别替换为平面元素就可以规避这个问题。

此时，我们可以在 SOLIDWORKS 中创建两处基准平面分别绘制草图，将卷边的模型面使用转换实体引用的方式投射到基准面中，然后使用平面区域功能创建平面曲面，最后再使用替换面的方式将卷边面替换为平面即可。处理过后的模型再次创建倒角特征就不会复发此问题了，也不会影响到钣金的展开。

点击查看→【视频操作演示】
